Strop Ackermana to klasyczne rozwiązanie gęstożebrowe z ceramicznymi pustakami i żelbetowymi żebrami, które nadal ma sens w domach jednorodzinnych i mniejszych obiektach usługowych. W praktyce taki układ wybiera się wtedy, gdy liczą się rozsądna nośność, dobra akustyka i typowy układ ścian nośnych, a nie duże otwarte przestrzenie. Poniżej rozkładam temat na części: od budowy i montażu po zalety, ograniczenia i decyzję, czy to w ogóle jest system dla twojej inwestycji.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem tej konstrukcji
- To strop gęstożebrowy o konstrukcji ceramiczno-żelbetowej, wykonywany na budowie z pustaków, zbrojenia i nadbetonu.
- Najczęściej pracuje w rozpiętości około 2,7-6,5 m, więc najlepiej pasuje do typowych układów ścian nośnych.
- Projektant dobiera wysokość pustaków, zbrojenie i grubość nadbetonu pod konkretne obciążenia.
- System wymaga dokładnego deskowania i cierpliwego betonowania, bo nie jest samonośny.
- Daje dobrą akustykę i solidne odczucie „masy”, ale nie lubi pośpiechu, dużych przęseł i samowolnych zmian w projekcie.
Czym jest ten strop i kiedy ma sens
Najprościej mówiąc, to strop gęstożebrowy z pustakami ceramicznymi, w którym żebra nośne powstają bezpośrednio na budowie, a całość po zabetonowaniu pracuje jak jeden układ. Murator podaje, że w praktyce taki strop stosuje się przy rozpiętościach mniej więcej od 2,7 do 6,5 m, czyli tam, gdzie układ konstrukcyjny jest dość klasyczny i opiera się na ścianach nośnych.
Ja patrzę na to rozwiązanie jako na kompromis między prostą technologią a przyzwoitymi parametrami użytkowymi. Sprawdza się w domach, w których inwestor chce mieć ceramikę w przegrodzie, dobrą izolacyjność akustyczną i technologię, którą da się wykonać bez ciężkiego sprzętu prefabrykacyjnego. Mniej sensu ma tam, gdzie projekt zakłada duże, otwarte przestrzenie albo bardzo szybki montaż bez mokrych robót. To prowadzi do pytania, z czego dokładnie składa się ten system i co naprawdę odpowiada za jego nośność.
Jak jest zbudowany i co decyduje o nośności

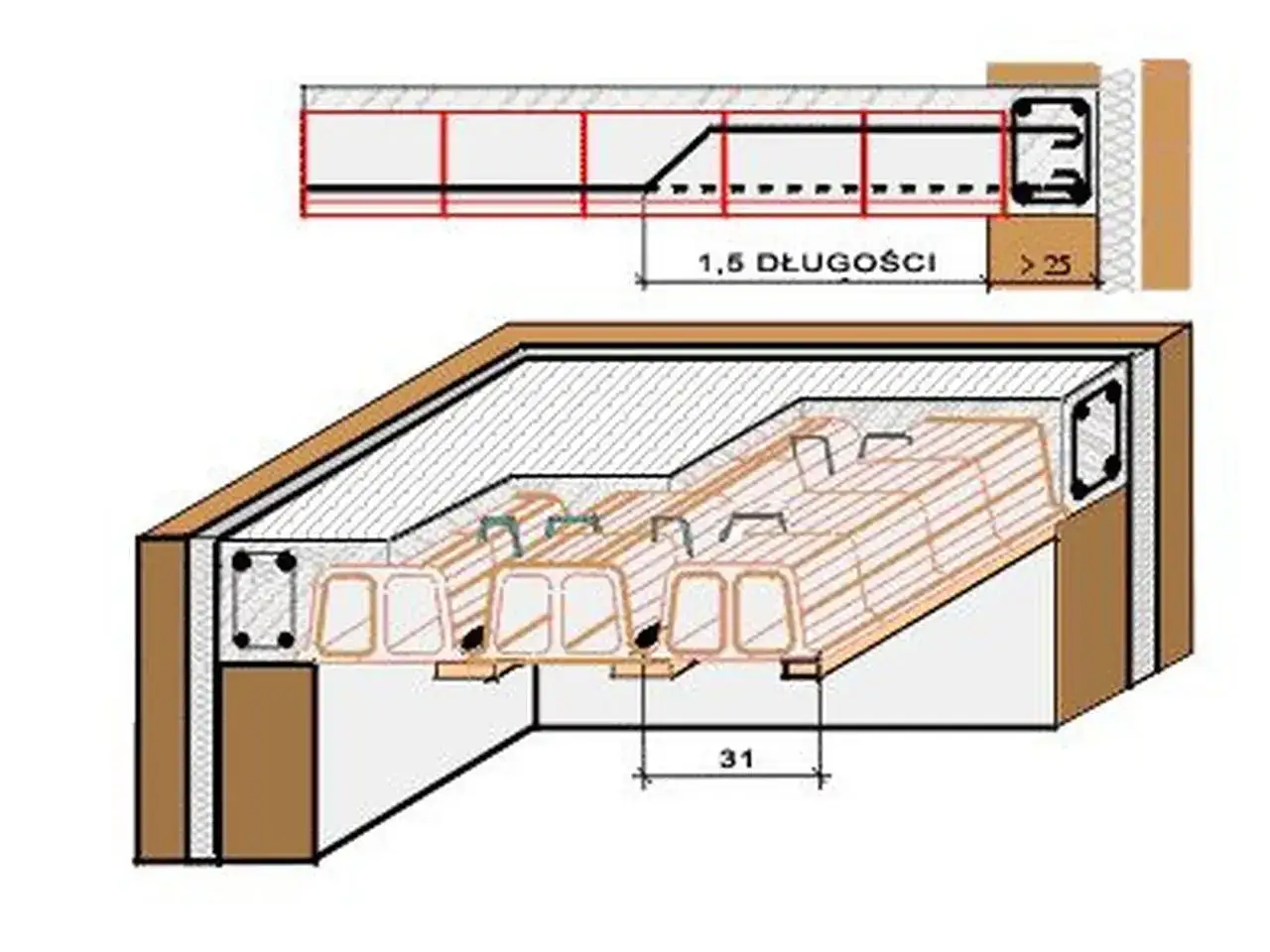

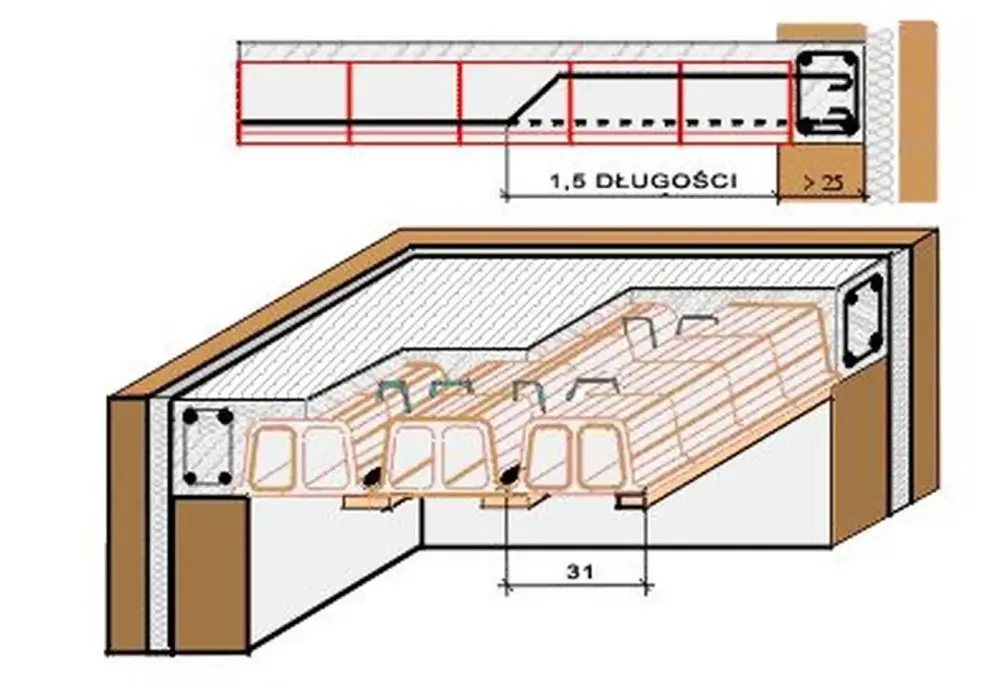

Według katalogu Cerpol, typowy układ opiera się na pustakach o wysokości 18, 20 lub 22 cm, szerokości 30 cm i warstwie nadbetonu o grubości 3-4 cm. W środku pracują żebra żelbetowe zbrojone prętami stalowymi, a całość spinają wieńce i żebra rozdzielcze. To właśnie te elementy robią z układu pustaków i betonu jedną konstrukcję, a nie tylko wypełnienie między belkami.
| Element | Rola w konstrukcji | Typowy zakres |
|---|---|---|
| Pustaki ceramiczne | Tworzą wypełnienie i kształtują przekrój żeber | Najczęściej 18, 20 lub 22 cm wysokości |
| Żebra nośne | Przenoszą obciążenia ze stropu na podpory | Zbrojenie prętami około 12-20 mm |
| Strzemiona | Utrzymują układ zbrojenia i współpracę betonu ze stalą | Zwykle 6-8 mm |
| Nadbeton | Monolityzuje całą konstrukcję | Około 3-4 cm |
| Wieniec żelbetowy | Spina ściany i usztywnia strop | Zbrojony zwykle czterema prętami |
| Rozpiętość robocza | Wskazuje, jak daleko może pracować przęsło | Najczęściej 2,7-6,5 m |
| Ciężar własny | Wpływa na obciążenie ścian i fundamentów | Orientacyjnie około 2,6-3,1 kN/m² |
W praktyce projektowej ważniejsze od samej nazwy systemu są liczby: wysokość pustaka, grubość nadbetonu, średnica stali i rozstaw żeber rozdzielczych. To one przesądzają o tym, czy strop będzie sztywny, czy zacznie pracować zbyt miękko. Na 10 m² takiego stropu potrzeba orientacyjnie około 50 kg zbrojenia, a zużycie pustaków zwykle wynosi 13-17 sztuk na 1 m². Z tych powodów ten etap trzeba czytać nie jak „materiał z katalogu”, tylko jak fragment konkretnego projektu. A skoro tak, to warto zobaczyć, jak wygląda wykonanie krok po kroku.
Jak wygląda wykonanie na budowie krok po kroku
- Najpierw sprawdzam projekt i podpory. Ściany nośne muszą być wypoziomowane, a układ stemplowania dobrany tak, by przenieść ciężar jeszcze przed betonowaniem.
- Potem wykonuje się deskowanie. To nie jest strop samonośny, więc pełne lub bardzo gęste podparcie jest tu warunkiem bezpieczeństwa, a nie dodatkiem.
- Następnie układa się pustaki. Są ustawiane pasmami, z przesunięciem o pół pustaka względem sąsiedniego rzędu, żeby uniknąć słabych linii podziału.
- W kolejnym kroku montuje się zbrojenie. Pręty nośne, strzemiona, wieńce i ewentualne żebra rozdzielcze muszą zgadzać się z projektem, bo tu nie ma miejsca na „oko wykonawcy”.
- Potem przychodzi betonowanie. Cały układ zapełnia się mieszanką i wykonuje nadbeton, który spina pustaki z żebrami oraz wieńcem w jeden układ konstrukcyjny.
- Na końcu zostaje pielęgnacja betonu. W praktyce właśnie ten etap często bywa lekceważony, a to on decyduje o tym, czy strop nie zacznie pękać lub nadmiernie pracować.
Ja w takich sytuacjach nie skracam czasu na organizację robót. Jeden z największych błędów to zbyt wczesne obciążenie konstrukcji albo zbyt słabe podparcie pod deskowaniem. Drugim częstym problemem jest brak dyscypliny przy zbrojeniu otworów i przy strefach pod ścianki działowe. Jeśli chcesz mieć pewność, że konstrukcja posłuży bez niespodzianek, trzeba spojrzeć na jej zalety i ograniczenia bez marketingowego filtra.
Co zyskujesz, a z czym musisz się liczyć
| Atuty | Ograniczenia |
|---|---|
| Dobra akustyka dzięki ceramicznemu wypełnieniu i masie konstrukcji | Wymaga starannego szalowania i gęstego stemplowania |
| Przyzwoita nośność w typowych budynkach jednorodzinnych | Nie jest dobrym wyborem przy dużych, otwartych przęsłach |
| Znana technologia, łatwa do zrozumienia dla wielu ekip | Robocizna bywa bardziej pracochłonna niż przy systemach prefabrykowanych |
| Możliwość dopasowania do klasycznego układu ścian nośnych | Zmiany po adaptacji projektu potrafią mocno skomplikować wykonanie |
| Solidne odczucie „masy” i stabilności stropu | Ciężar własny jest wyraźny i trzeba go uwzględnić w całej konstrukcji budynku |
Z mojego punktu widzenia największą zaletą tego systemu nie jest sama ceramika, tylko to, że daje przewidywalny efekt tam, gdzie projekt jest prosty i dobrze policzony. Największą wadą bywa natomiast to, że inwestorzy traktują go jak rozwiązanie „do zrobienia w każdych warunkach”, a to nieprawda. Przy zbyt dużych rozpiętościach, ciężkich ściankach i słabym nadzorze strop traci większość swojego uroku. Dlatego rozsądnie jest porównać go z innymi popularnymi rozwiązaniami, zanim podejmiesz decyzję.
W czym wypada lepiej, a kiedy ustępuje innym stropom
| Kryterium | Strop Ackermana | Teriva | Strop monolityczny |
|---|---|---|---|
| Montaż | Pracochłonny, wymaga deskowania i zbrojenia na miejscu | Zwykle szybszy w składaniu systemowym | Najbardziej zależny od szalunków i organizacji robót |
| Rozpiętość | Dobra w typowych układach do około 6,5 m | Podobna, zależna od systemu i projektu | Największa swoboda projektowa |
| Akustyka | Zwykle bardzo przyzwoita | Również dobra, zależna od układu warstw | Dobra, ale mocno zależna od grubości i detali |
| Elastyczność projektu | Dobra przy klasycznych ścianach nośnych | Dobry kompromis między szybkością a nośnością | Najlepsza przy nietypowych geometriach |
| Kiedy ma największy sens | Domy z tradycyjnym układem, gdzie liczy się ceramika i masa | Gdy chcesz systemowego montażu i rozsądnego tempa prac | Gdy projekt wymaga dużej swobody i mocnej współpracy całej płyty |
Jeżeli mam doradzić uczciwie, to ten system broni się najlepiej w budynkach o umiarkowanych rozpiętościach, prostym rzucie i przewidywalnych obciążeniach. Gdy priorytetem jest szybki montaż albo otwarta przestrzeń bez ścian nośnych w środku, zwykle rozglądam się za innym rozwiązaniem. To nie znaczy, że Ackerman jest „gorszy” - po prostu lepiej działa w swoim własnym zakresie zastosowań. Właśnie dlatego przed zamówieniem materiałów trzeba dopilnować projektu i odbioru.
Na co zwracam uwagę w projekcie i odbiorze
- Czy projekt zawiera dobór wysokości pustaka, grubości nadbetonu, średnicy stali i rozstawu żeber rozdzielczych.
- Czy przewidziano cięższe ścianki działowe, a jeśli tak, to czy wymagają dodatkowych żeber wzmacniających.
- Czy wieńce są ciągłe i poprawnie zazbrojone, bo to one spinają ściany oraz ograniczają ugięcia.
- Czy wykonawca nie skrócił czasu podparcia i nie obciążył stropu za wcześnie.
- Czy pustaki są ułożone z odpowiednim przesunięciem i bez przypadkowych „kieszeni” wypełnionych zaprawą.
- Czy otwory instalacyjne i przepusty nie osłabiły żeber nośnych bardziej, niż przewidywał projekt.
W praktyce największe kłopoty zaczynają się wtedy, gdy ktoś próbuje „poprawiać” konstrukcję na budowie. Zmiana układu ścian, dołożenie ciężkiej ścianki w złym miejscu albo zbyt lekkie podejście do pielęgnacji betonu potrafią zepsuć sens całego systemu. Ja zawsze powtarzam jedno: jeśli projekt jest dobry, to wykonanie ma go nie zepsuć, tylko wiernie odtworzyć. I właśnie z takiego podejścia wynika najbardziej uczciwy wniosek o tej technologii.
Co warto zapamiętać przed wyborem tej konstrukcji
Strop Ackermana nie jest reliktem, tylko nadal użytecznym rozwiązaniem dla konkretnego typu budynków. Najlepiej sprawdza się tam, gdzie są krótsze lub umiarkowane rozpiętości, klasyczny układ ścian nośnych i potrzeba konstrukcji o dobrej akustyce oraz przewidywalnym zachowaniu. Jeśli projekt i wykonanie są dopięte, ten system nadal potrafi bronić się bardzo dobrze.
Jeżeli jednak potrzebujesz dużej swobody aranżacyjnej, chcesz ograniczyć mokre prace albo zależy ci na szybszym montażu, rozsądniej będzie spojrzeć na inne stropy i porównać je już na etapie adaptacji projektu. Ja traktuję to rozwiązanie jako praktyczne, ale wymagające dyscypliny - i właśnie ta dyscyplina najczęściej decyduje, czy efekt końcowy będzie solidny, czy tylko poprawny na papierze.
