Prefabrykowany strop panelowy typu Vector sprawdza się tam, gdzie liczą się tempo, przewidywalność i rozsądny kompromis między nośnością a ilością robót mokrych. To rozwiązanie łączy cienkie prefabrykowane płyty żelbetowe z nadbetonem, więc na budowie dostajesz element, który przyspiesza montaż, ale nadal wymaga dobrego projektu i dyscypliny wykonawczej. Poniżej pokazuję, z czego ten system się składa, jakie ma parametry, jak wygląda montaż i kiedy faktycznie ma przewagę nad innymi stropami.
Najważniejsze informacje o systemie Vector
- Rdzeń systemu stanowi prefabrykowana płyta żelbetowa z kratownicami, która po zabetonowaniu pracuje jak konstrukcja zespolona.
- Typowe grubości całego stropu to 15, 18, 20 i 24 cm, a rozpiętość dochodzi do ok. 7,4 m.
- Montaż odbywa się mechanicznie, zwykle z użyciem HDS lub innego dźwigu, więc nie da się go układać ręcznie.
- W praktyce ważne są podpory montażowe, dodatkowe zbrojenie i właściwa przerwa technologiczna przed rozdeskowaniem.
- Największa zaleta to połączenie szybkości prefabrykacji z monolityczną pracą gotowego stropu po zabetonowaniu.
- Największe ograniczenie to konieczność dobrej logistyki na budowie i poprawnego projektu już na starcie.
Z czego składa się strop i jak pracuje konstrukcyjnie

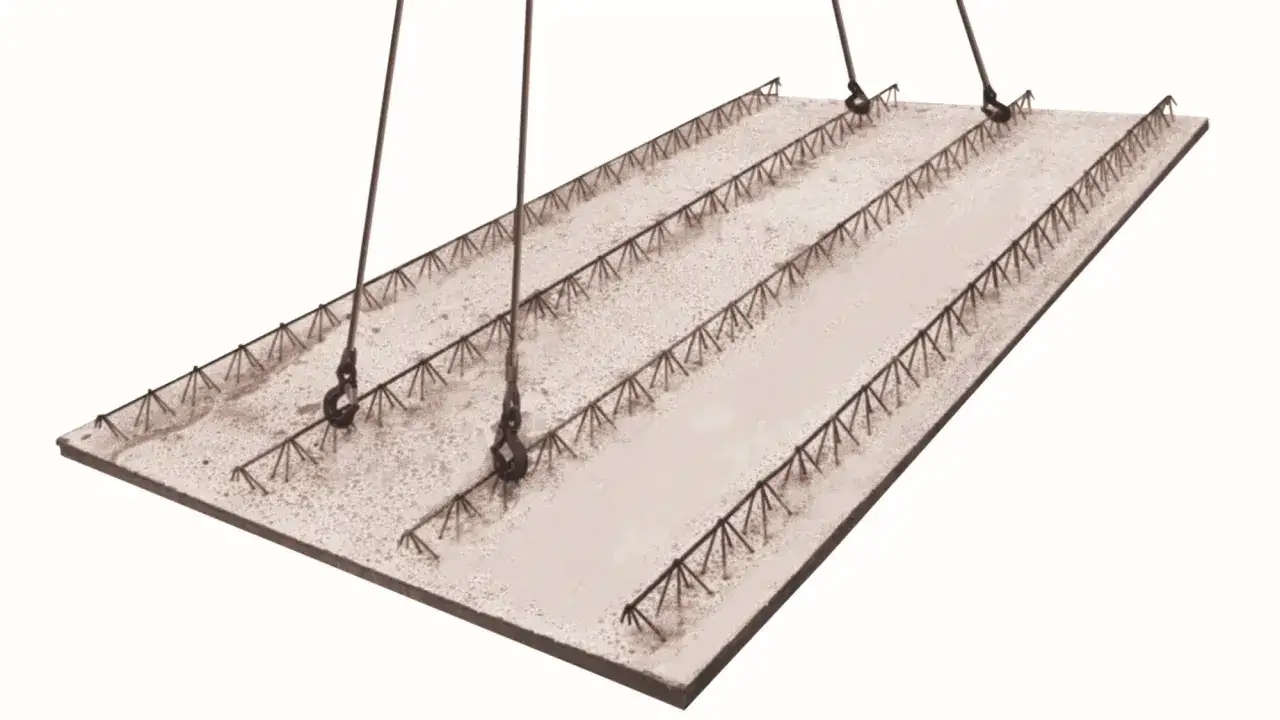

W praktyce to strop zespolony: prefabrykowana płyta pełni rolę trwałego szalunku i jednocześnie elementu nośnego na etapie montażu, a po wykonaniu nadbetonu całość zaczyna pracować jak jedna konstrukcja. Podstawowy prefabrykat ma zwykle 4 cm grubości i 60 cm szerokości, a w środku ma przestrzenną kratownicę, która spina płyty z warstwą betonu wykonywaną na budowie. Dzięki temu system dobrze znosi obciążenia już w trakcie robót, ale pełnię parametrów uzyskuje dopiero po zabetonowaniu.
Z mojego punktu widzenia to właśnie ta hybryda jest najciekawsza: prefabrykacja ogranicza chaos na budowie, a nadbeton domyka temat wytrzymałości, sztywności i akustyki. W niektórych wariantach stosuje się też wkłady styropianowe, które odciążają przekrój, ale nie zmieniają faktu, że ostateczny efekt zależy od projektu, rozpiętości i klasy betonu. To ważne, bo przy tym systemie nie kupuje się samego „elementu”, tylko kompletne rozwiązanie obliczone pod konkretny budynek.
Jeżeli chcesz ocenić, czy taki układ ma sens w twojej inwestycji, najpierw warto znać jego parametry użytkowe i ograniczenia, bo właśnie one przesądzają o opłacalności.
Jakie parametry warto sprawdzić przed zamówieniem
Największy błąd inwestorów polega na tym, że patrzą na samą nazwę systemu, a nie na konkretny przekrój. Tymczasem o wyborze decydują bardzo przyziemne liczby: grubość, rozpiętość, masa, sposób podparcia i logistyka montażu. Poniżej zebrałem najważniejsze dane, które naprawdę mają znaczenie na budowie.
| Parametr | Typowe wartości | Znaczenie w praktyce |
|---|---|---|
| Płyta prefabrykowana | ok. 4 cm grubości, 60 cm szerokości | mniej szalowania i szybszy montaż |
| Grubość całego stropu | 15, 18, 20, 24 cm | dobór do obciążenia, akustyki i rozpiętości |
| Rozpiętość | do ok. 7,4 m | spora swoboda projektowa, także przy większych pomieszczeniach |
| Masa własna | ok. 100 kg/m² | elementu nie da się ułożyć ręcznie, potrzebny jest dźwig lub HDS |
| Podpory montażowe | maks. ok. 240 cm przy 15 cm, 220 cm przy 20 cm, 200 cm przy 24 cm | trzeba je zaplanować przed dostawą paneli |
| Rozdeskowanie | po osiągnięciu min. 0,8 wytrzymałości gwarantowanej; sprzyjające warunki to zwykle ok. 4 tygodnie | nie wolno zdejmować podpór zbyt wcześnie |
W materiałach produktowych dla grubszego wariantu spotyka się też izolacyjność akustyczną na poziomie 58,4 dB oraz odporność ogniową REI 60, ale traktuję to jako wartość zależną od konkretnej konfiguracji, a nie cechę „każdego” stropu. To dobry przykład, dlaczego przy tym systemie nie warto zgadywać. Jeśli projektant poda ci przekrój 20 cm, nie oznacza to automatycznie tych samych parametrów, jakie ma wariant 24 cm.
Znając liczby, łatwiej przejść do montażu, bo właśnie tam najszybciej widać, czy projekt był dobrze przygotowany.
Jak przebiega montaż na budowie
Montaż jest szybki, ale tylko wtedy, gdy budowa jest dobrze przygotowana. To nie jest system, który „wybacza” bałagan organizacyjny. Zwykle największą różnicę robi kolejność prac, dostęp dla HDS i poprawne ustawienie podpór.
- Projekt i schemat montażowy - najpierw musi być gotowa dokumentacja z rozmieszczeniem płyt, miejscami podparcia, zbrojeniem dodatkowym i warunkami rozformowania.
- Przygotowanie budowy - trzeba zgromadzić stemple, zbrojenie uzupełniające, kształtki wieńcowe i upewnić się, że dojazd dla auta z HDS jest realny.
- Ustawienie podpór - podpory montażowe trzeba wypoziomować i ustawić zgodnie z projektem; przy długich płytach dopuszcza się jedynie niewielkie korekty, a podłoże musi być sztywne.

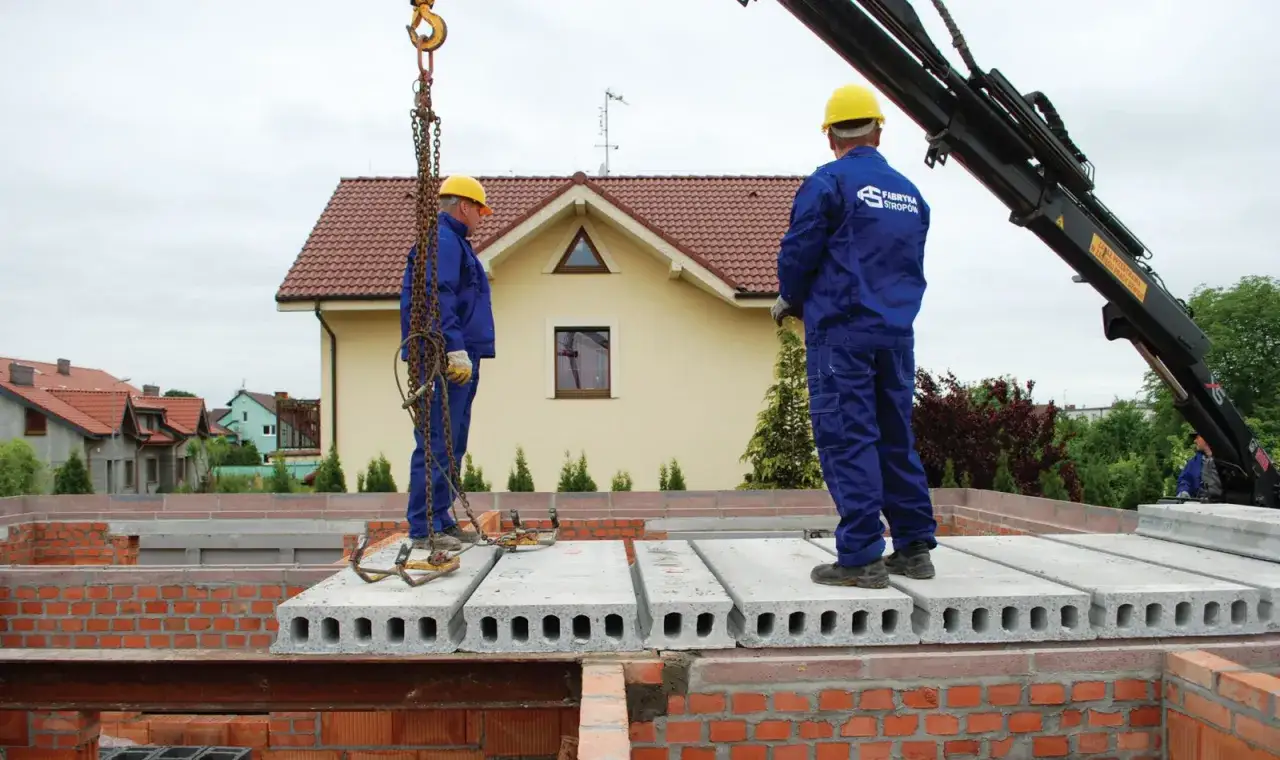

- Ułożenie paneli - elementy podaje się mechanicznie, zwykle bezpośrednio z samochodu, co ogranicza uszkodzenia i przyspiesza pracę.
- Zbrojenie uzupełniające i instalacje - w stropie można prowadzić część przewodów, a dodatkowe zbrojenie wzmacnia miejsca podporowe, wieńce i newralgiczne strefy.
- Betonowanie nadbetonu - po ułożeniu wszystkich elementów wylewa się warstwę betonu, która spina całość w jednorodną konstrukcję.
- Przerwa technologiczna - podpór nie usuwa się „na oko”; decyzja zależy od dojrzewania betonu, temperatury i zaleceń z projektu.
Warto pamiętać o jednej rzeczy: do prac na stropie można często wejść wcześniej, ale to nie oznacza, że można wcześniej zdjąć podparcie. To różnica, którą na budowie łatwo zlekceważyć, a potem trudno naprawić. Właśnie dlatego ten system wymaga dobrego nadzoru, choć sam montaż bywa krótszy niż przy tradycyjnym szalowaniu.
Skoro wiadomo już, jak wygląda wykonanie, pozostaje pytanie najważniejsze z punktu widzenia inwestora: kiedy taki wybór naprawdę ma sens, a kiedy lepiej pójść w inne rozwiązanie.
Kiedy ten system wygrywa z monolitem i Terivą
Z perspektywy kosztów i organizacji Vector najczęściej wygrywa tam, gdzie liczy się czas robót, przewidywalność i ograniczenie pełnego szalowania. Nie jest jednak rozwiązaniem uniwersalnym. Jeśli budynek ma skomplikowaną geometrię, dużo nietypowych otworów albo bardzo trudny dojazd, czasem prościej i bezpieczniej wychodzi monolit albo inny strop prefabrykowany.
| Kryterium | Vector | Monolit | Teriva / strop gęstożebrowy |
|---|---|---|---|
| Tempo robót | szybkie, po dostawie paneli | najwolniejsze, dużo pracy mokrej i szalunkowej | średnie, ale z większą liczbą operacji ręcznych |
| Deskowanie | ograniczone | pełne | częściowe |
| Sprzęt | HDS lub dźwig | zwykle dużo sprzętu do szalunków i betonu | często mniej wymagający logistycznie, ale bardziej pracochłonny |
| Spód stropu | równy i przewidywalny | zależny od jakości szalunku | często mniej równy, bardziej podatny na nierówności |
| Instalacje | można prowadzić część instalacji w przestrzeni systemu | duża elastyczność, ale kosztem robót | zależy od układu żeber i pustaków |
| Najlepsze zastosowanie | domy jednorodzinne, budynki wielorodzinne, inwestycje z presją czasu | nietypowe rzuty i miejsca wymagające pełnej swobody projektowej | prostsze obiekty, gdy liczy się ekonomia systemowa |
Jeżeli mam wskazać prostą regułę, powiedziałbym tak: wybieraj ten system wtedy, gdy budowa jest dobrze zorganizowana, a projekt nie wymaga nadmiaru improwizacji. Z kolei ostrożność zachowałbym tam, gdzie brak miejsca na rozładunek, nie ma pewnego dojazdu dla HDS albo inwestor planuje w trakcie robót zmieniać układ ścian i otworów. To właśnie na styku projektu i logistyki zapada większość rozsądnych decyzji.
Po takim porównaniu łatwo jeszcze wpaść w kilka pozornie drobnych błędów, które potrafią zepsuć całą przewagę systemu. I to jest temat, który naprawdę warto domknąć przed zamówieniem.
Najczęstsze błędy, które psują efekt
Przy stropach panelowych problem zwykle nie polega na samym produkcie, tylko na tym, jak został przygotowany i zamontowany. W praktyce widuję wciąż te same potknięcia, które potem kosztują czas, poprawki i nerwy.
- Zbyt późne sprawdzenie dojazdu - HDS nie wjedzie „jakoś” sam z siebie, a brak miejsca na manewr potrafi zatrzymać montaż na cały dzień.
- Niedokładne wypoziomowanie podpór - nawet niewielkie różnice wysokości potrafią potem przejść w ugięcia albo problemy z geometrią stropu.
- Ignorowanie zbrojenia dodatkowego - szczególnie nad podporami, przy otworach i pod ściankami działowymi.
- Za szybkie rozdeskowanie - to jeden z najdroższych błędów, bo uszkodzenie świeżego układu może nie wyjść od razu.
- Zmiany w układzie ścian po projekcie - przy stropie zespolonym każda zmiana ma konsekwencje konstrukcyjne, nie tylko „organizacyjne”.
- Brak kontroli nad betonowaniem - zła mieszanka, pośpiech przy układaniu albo słabe zagęszczenie od razu obniżają jakość zespolenia.
Jeśli miałbym wskazać jeden wniosek, byłby prosty: tu oszczędza się na dobrej dokumentacji i logistyce, a nie na skracaniu procesu. To nie jest system dla budowy prowadzonej „na wyczucie”. Dobrze przygotowany projekt robi większą różnicę niż jakikolwiek chwyt marketingowy producenta.
Na koniec zostaje jeszcze krótka checklista, która pomaga uporządkować decyzję przed zamówieniem i nie przepłacić za poprawki.
Co sprawdzić przed zamówieniem, żeby uniknąć kosztownych poprawek
Zanim zamówisz elementy, upewnij się, że masz odpowiedź na kilka konkretnych pytań. To nie zajmuje dużo czasu, a oszczędza bardzo dużo problemów na budowie. Z mojego punktu widzenia najważniejsze są cztery rzeczy: projekt, logistyka, podpory i zakres zbrojenia uzupełniającego.
- czy projekt zawiera schemat montażowy z rozmieszczeniem płyt i podpór;
- czy wiesz, jaki jest realny dojazd dla auta z HDS lub dźwigu;
- czy pod stropem przewidziano wszystkie otwory, wieńce i miejsca pod ścianki działowe;
- czy uzgodniono czas dojrzewania betonu i warunki rozdeskowania;
- czy system ma wystarczającą rozpiętość dla twojego układu pomieszczeń;
- czy akustyka i ognioodporność danego wariantu odpowiadają funkcji budynku.
Jeżeli te punkty są domknięte, prefabrykowany strop panelowy daje bardzo dobry kompromis między szybkością, jakością i przewidywalnością robót. Jeśli nie są domknięte, problem zwykle nie leży w samym systemie, tylko w przygotowaniu inwestycji. I właśnie dlatego ten temat warto rozpatrywać nie jako „jaki strop wybrać”, ale jako „jak dobrać strop do realnych warunków budowy”.
