Przyłącze między urządzeniem grzewczym a kominem wygląda jak detal, ale w praktyce decyduje o ciągu, bezpieczeństwie i kulturze pracy całej instalacji. W tym tekście tłumaczę, czym jest czopuch, jak działa w układzie grzewczym i na co zwrócić uwagę przy doborze materiału, średnicy oraz przebiegu przewodu. Pokazuję też typowe błędy montażowe, bo to właśnie one najczęściej psują nawet dobrze dobraną instalację.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To odcinek łączący kocioł, piec lub kominek z przewodem kominowym, a nie sam komin.
- Najlepszy projekt zaczyna się od zgodności z urządzeniem: temperatura spalin, typ paliwa i sposób pracy układu są ważniejsze niż sam kształt rury.
- W wielu układach gazowych poziomy odcinek ogranicza się do 2 m, a spadek prowadzi się ok. 5% w stronę kotła.
- Materia dobiera się do warunków pracy: stal czarna, stal nierdzewna, ceramika albo tworzywo w kotłach kondensacyjnych.
- Za duża liczba kolan, zbyt mały przekrój i brak odporności na kondensat to najczęstsze źródła problemów.
- Przy modernizacji zawsze sprawdzam instrukcję urządzenia i warunki komina, bo to one rozstrzygają szczegóły montażu.

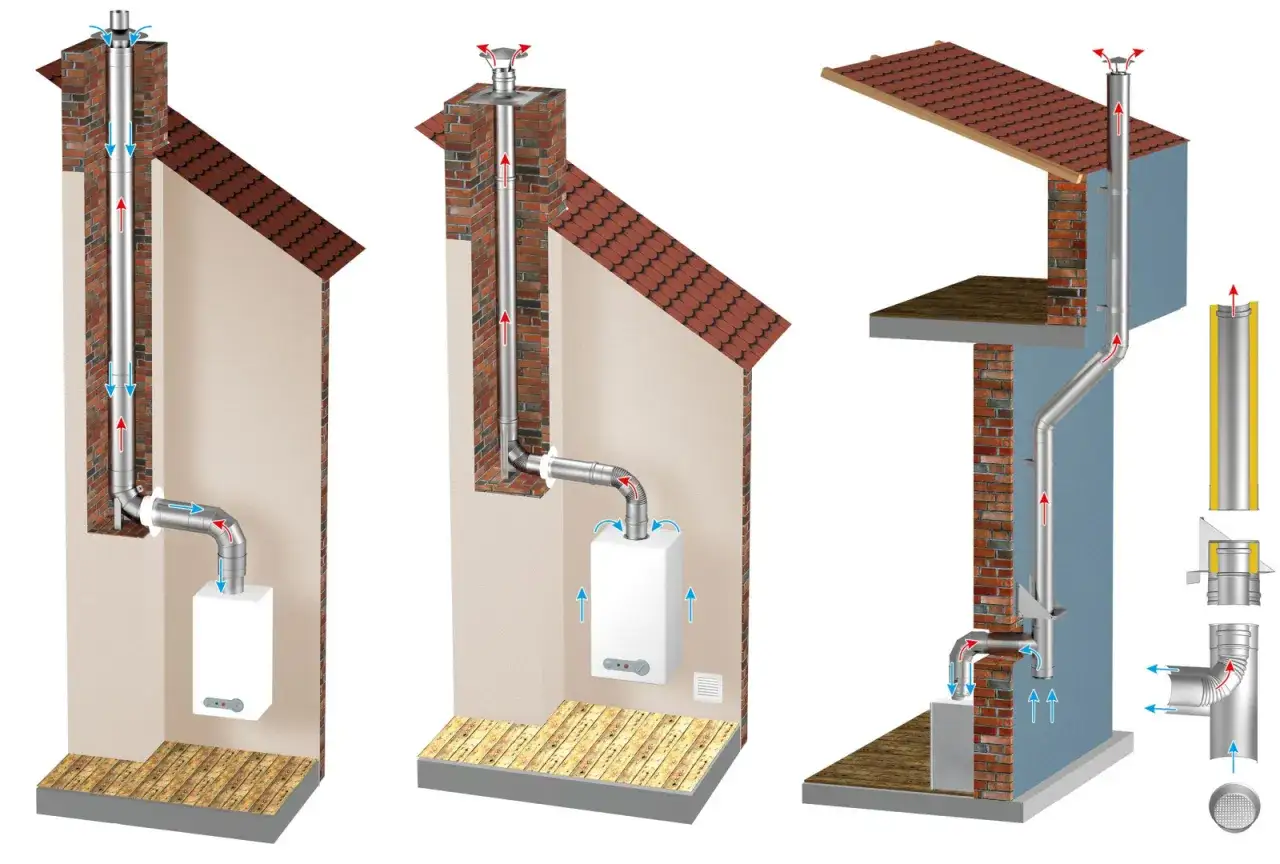

Czym jest przyłącze spalinowe i gdzie wchodzi w skład systemu
W branżowym nazewnictwie to przewód połączeniowy, czyli element łączący króciec wylotowy urządzenia grzewczego z kominem. Ja traktuję go nie jako „dodatkową rurę”, ale jako część układu bezpieczeństwa, bez której spaliny nie trafią do kanału kominowego w kontrolowany sposób. Taki element spotyka się przy kotłach gazowych, olejowych, na paliwa stałe i przy kominkach, choć jego dokładna budowa zależy od rodzaju urządzenia oraz temperatury spalin.
Najważniejsze jest jedno: to połączenie ma być szczelne, odporne na warunki pracy i dopasowane do całego systemu. Jeśli ktoś próbuje dobrać je wyłącznie „na oko”, zwykle kończy się to przeróbkami, dymieniem albo problemami z ciągiem. W praktyce to właśnie ten etap pokazuje, czy projekt instalacji był przemyślany, czy tylko złożony z przypadkowych elementów. A skoro funkcja jest tak konkretna, od razu warto spojrzeć na to, jak ten element wpływa na działanie całej instalacji.
Jak wpływa na ciąg, sprawność i bezpieczeństwo
W układzie grzewczym przyłącze ma trzy zadania naraz. Po pierwsze, prowadzi spaliny do komina bez nieszczelności. Po drugie, nie może ich nadmiernie wychłodzić, bo wtedy rośnie ryzyko kondensacji i osadzania się zanieczyszczeń. Po trzecie, musi współpracować z urządzeniem tak, by nie zaburzać ciągu kominowego.
Jeżeli przewód jest za długi, zbyt mocno załamany albo wykonany z materiału niepasującego do temperatury spalin, instalacja zaczyna pracować nerwowo. W kotłach z naturalnym ciągiem objawia się to słabszym odprowadzaniem spalin, sadzą i zapachem w kotłowni. W urządzeniach z wentylatorem problem bywa mniej oczywisty, ale nadal realny: pojawiają się alarmy, kondensat, korozja albo większe zużycie energii przez układ nawiewno-wywiewny.
Ja zawsze patrzę na trzy sygnały ostrzegawcze: spadek ciągu, cofanie spalin i nadmierne osadzanie się wilgoci lub sadzy. To nie są kosmetyczne usterki. To znak, że coś w połączeniu między urządzeniem a kominem nie pracuje tak, jak powinno. Od tego momentu naturalnie przechodzimy do materiałów, bo to one najczęściej decydują o trwałości całego rozwiązania.
Z czego robi się przyłącze spalinowe i kiedy który materiał ma sens
Materiał dobiera się do paliwa, temperatury spalin i tego, czy układ pracuje na sucho, czy w warunkach mokrych, czyli z kondensatem. Poniżej zestawiam najczęściej spotykane rozwiązania, bo to one pojawiają się w praktyce najczęściej.
| Materiał | Najczęstsze zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Stal czarna, grubościenna | Kotły na paliwa stałe, kominki, układy o wyższej temperaturze spalin | Dobra odporność termiczna, prosty montaż, szeroka dostępność | Wrażliwość na kondensat i korozję, jeśli układ pracuje w wilgotnych warunkach |
| Stal nierdzewna | Kotły gazowe, olejowe i instalacje z możliwością wykraplania wilgoci | Lepsza odporność na wilgoć i kwaśne skropliny, dłuższa trwałość | Zwykle wyższy koszt niż stal czarna |
| Ceramika | Rozwiązania systemowe i specjalne warianty przyłączeń | Duża trwałość i odporność na temperaturę | Mniej elastyczna w montażu, nie zawsze wygodna przy modernizacjach |
| Tworzywo sztuczne | Kotły kondensacyjne o niskiej temperaturze spalin | Niska masa, dobra odporność chemiczna, szybki montaż | Możliwe tylko tam, gdzie pozwala na to temperatura pracy i dokumentacja urządzenia |
Wybór nie polega więc na tym, co jest „mocniejsze” albo „ładniejsze”. Liczy się zgodność z warunkami pracy. W układach kondensacyjnych najważniejsza jest odporność na kwaśny kondensat, a w instalacjach na paliwa stałe wygrywa odporność na wysoką temperaturę i osady. Gdy ten punkt jest już jasny, można przejść do doboru długości, średnicy i przebiegu, czyli do miejsca, gdzie najłatwiej popełnić kosztowny błąd.
Jak dobrać średnicę, długość i przebieg
Tu nie ma miejsca na zgadywanie. Średnica przewodu powinna być dopasowana do króćca wylotowego urządzenia i do wymagań producenta. Zwężanie „na próbę” prawie zawsze kończy się spadkiem wydajności albo gorszym odprowadzaniem spalin. Z kolei zbyt duży przekrój może wychładzać spaliny i osłabiać ciąg, więc większe wcale nie znaczy lepsze.
W wielu układach gazowych spotyka się prostą zasadę: poziomy odcinek prowadzi się możliwie krótko, z minimalnym spadkiem około 5% w kierunku kotła, a jego długość nie powinna przekraczać 2 m. To nie jest uniwersalny przepis dla każdej instalacji, ale bardzo dobry punkt odniesienia przy projektowaniu i modernizacji. Dla paliw stałych trasa zwykle powinna być jeszcze prostsza, bo każda strata temperatury i każde załamanie szybciej odbija się na pracy całego układu.
Ja zawsze sprawdzam też liczbę kolan. Każde dodatkowe załamanie to opór przepływu i miejsce, w którym może zbierać się sadza albo kondensat. Jeśli da się poprowadzić instalację krócej i łagodniej, robię to bez wahania. Przy okazji pilnuję też odstępów od materiałów palnych: w opisach montażowych często przyjmuje się około 30 cm dla elementów nieosłoniętych i około 15 cm przy osłonie z materiału ogniochronnego. To już nie jest detal estetyczny, tylko kwestia bezpieczeństwa.
Gdy układ ma być łatwy w serwisie, przewiduję również miejsce na rewizję i czyszczenie. Bez tego nawet poprawnie dobrane przyłącze z czasem staje się kłopotliwe. A skoro mowa o kłopotach, warto od razu pokazać błędy, które w praktyce pojawiają się najczęściej.
Najczęstsze błędy, które psują pracę instalacji
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Za długi poziomy odcinek | Spaliny się wychładzają, rośnie ilość kondensatu i spada ciąg | Skrócić trasę albo zmienić układ połączenia |
| Zbyt mała średnica | Przewód dusi urządzenie, pojawiają się alarmy i gorsza praca spalania | Dobrać przekrój zgodnie z dokumentacją urządzenia |
| Brak spadku w stronę kotła | Skropliny nie odpływają prawidłowo i mogą wracać do układu | Ustawić prawidłowy spadek oraz sprawdzić punkt odprowadzenia kondensatu |
| Nieszczelne łączenia | Pojawia się zapach spalin, ryzyko strat i zagrożenie dla użytkowników | Uszczelnić połączenia zgodnie z systemem i ponownie sprawdzić szczelność |
| Zły materiał do rodzaju paliwa | Korozja, przegrzewanie albo szybkie zużycie elementu | Dobierać materiał do temperatury, wilgoci i charakteru spalania |
Najbardziej podstępne są błędy, których nie widać od razu. Instalacja może uruchomić się poprawnie, a problemy wyjdą dopiero po kilku tygodniach: sadza, mokre zacieki, zapach w kotłowni albo przyspieszone zużycie elementów. Dlatego nie lubię montażu „na szybko”. Przy tego typu układach pośpiech zwykle oznacza dwa razy więcej pracy później. Żeby tego uniknąć, przed montażem warto przejść prostą listę kontrolną.
Co sprawdzić przed montażem albo wymianą
Jeżeli projektuję albo modernizuję kotłownię, zaczynam od dokumentacji urządzenia. To ona mówi mi, czy mam do czynienia z układem z naturalnym ciągiem, z wentylatorem, czy z systemem kondensacyjnym. Dopiero potem porównuję średnicę króćca z przekrojem przewodu kominowego i oceniam, czy trasa może być prowadzona prosto i z odpowiednim spadkiem.
- Rodzaj urządzenia i temperatura spalin.
- Średnica króćca wylotowego oraz średnica przewodu kominowego.
- Dopuszczalna długość trasy i liczba kolan.
- Możliwość wykonania rewizji oraz późniejszego czyszczenia.
- Odporność materiału na kondensat, sadzę i temperaturę pracy.
- Odstępy od materiałów palnych oraz warunki przejścia przez przegrody budowlane.
Przy modernizacji starej instalacji nie zakładam automatycznie, że wystarczy wymienić sam łącznik. Często okazuje się, że problem leży głębiej: komin ma zły przekrój, przewód jest zbyt zimny albo poprzedni montaż nie dawał szansy na prawidłową rewizję. Wtedy lepiej zatrzymać się na etapie projektu niż poprawiać wszystko po pierwszym sezonie grzewczym.
Dlaczego ten detal przesądza o bezproblemowym sezonie grzewczym
W praktyce ten element decyduje o tym, czy spaliny są odprowadzane płynnie, czy instalacja walczy sama ze sobą. Jeśli połączenie jest krótkie, szczelne, odporne na warunki pracy i dobrze dopasowane do kotła oraz komina, zyskujesz stabilniejszą pracę, mniej zabrudzeń i mniejsze ryzyko awarii. To jeden z tych fragmentów instalacji, których nie widać na co dzień, ale ich jakość od razu czuć w działaniu całego systemu.
Ja trzymam się prostej zasady: najpierw sprawdzam urządzenie, potem komin, a dopiero później dobieram łącznik spalinowy i sposób prowadzenia trasy. Dzięki temu nie buduje się instalacji „od rurki”, tylko od realnych warunków pracy. A właśnie taka kolejność najczęściej daje spokój na lata, zamiast serii poprawek po pierwszym uruchomieniu.
Jeśli masz wybrać jedną rzecz, której nie wolno robić pośpiesznie, wybierz dopasowanie przewodu połączeniowego do kotła i komina. To mały detal w projekcie, ale w praktyce jeden z najważniejszych.
