Połączenie krokwi na długości wymaga nie tylko dobrego cięcia, ale przede wszystkim właściwego przeniesienia sił w drewnie. Łączenie krokwi na zakładkę to rozwiązanie, które sprawdza się przy przedłużaniu elementów, naprawach i tam, gdzie liczy się stabilny docisk połączenia. W tym tekście pokazuję, kiedy ta technika ma sens, jak ją zaplanować, jakich łączników użyć i jakie błędy najczęściej psują efekt.
Najważniejsze zasady, które warto znać od razu
- Zakładka działa najlepiej wtedy, gdy pełni rolę złącza wrębowego i ma duży, równy docisk.
- Połączenie najlepiej lokować blisko podpory, a nie w miejscu największego ugięcia krokwi.
- W praktyce liczą się suche, proste elementy, dokładne wytrasowanie i łączniki dobrane do projektu.
- Przy prostych więźbach krokwiowych rozpiętość między ścianami zwykle mieści się w przedziale 6-7 m, a krokwie mają około 4,5-6,0 m długości i 80-120 cm rozstawu.
- Jeśli dach ma większą rozpiętość albo trudną geometrię, sama zakładka nie powinna być pierwszym wyborem.

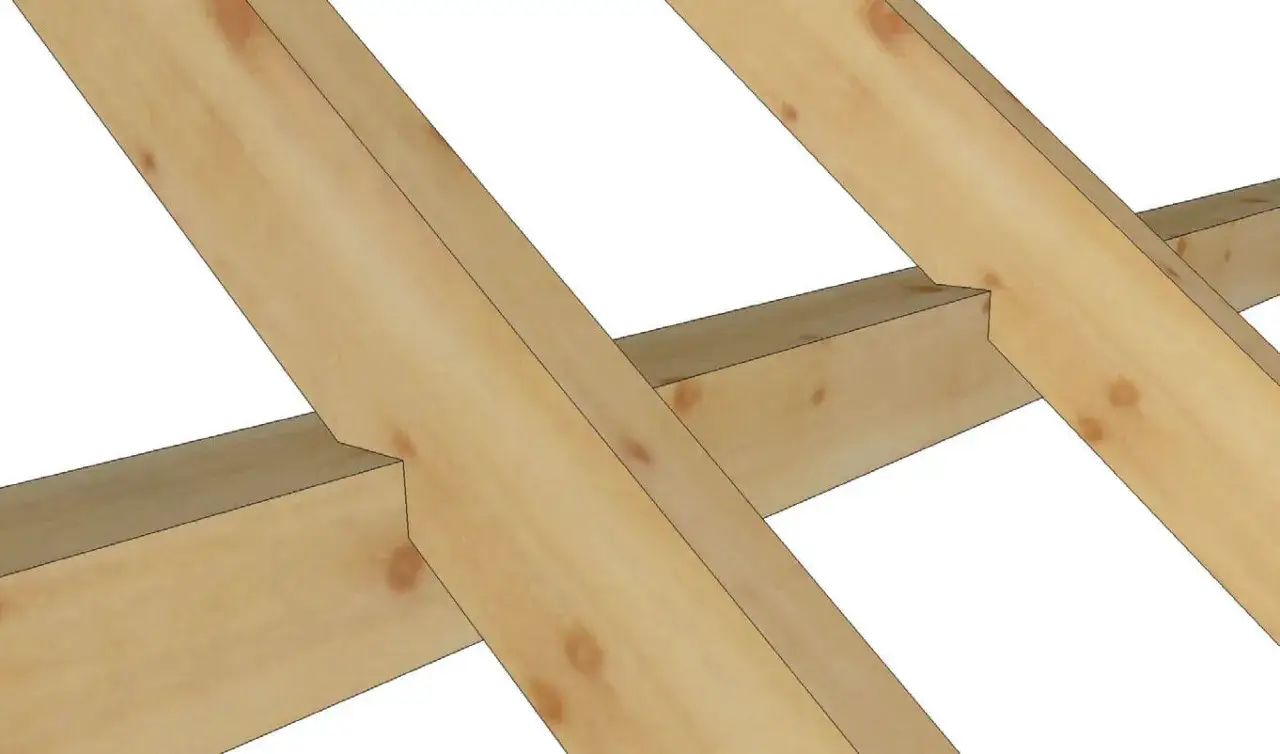

Na czym polega zakładkowe łączenie krokwi
Zakładka w krokwi to w praktyce złącze wrębowe: oba elementy mają wycięcie, nakładają się na siebie i po skręceniu pracują jak jeden odcinek. W ciesielstwie spotyka się zarówno zakładkę prostą, jak i ukośną; ta druga lepiej wpisuje się w niektóre kąty połaci, ale wymaga jeszcze dokładniejszego spasowania.
Ja traktuję to połączenie jako sensowne przede wszystkim wtedy, gdy trzeba przedłużyć krokiew albo naprawić fragment bez wymiany całego elementu. Jeśli zakładka ma wylądować w środku dużej rozpiętości, ryzyko rośnie, bo właśnie tam krokiew najmocniej się ugina i rozchodzi pod obciążeniem.
| Sytuacja | Czy zakładka ma sens | Na co patrzę |
|---|---|---|
| Brakuje długości jednego elementu | Tak | Czy połączenie da się przesunąć bliżej podpory |
| Naprawa lokalnie uszkodzonej krokwi | Czasem | Czy zostaje zdrowy, prosty odcinek do zakładu |
| Środek rozpiętości | Raczej nie | Tu krokiew pracuje najmocniej i najłatwiej ją rozsunąć |
| Więźba o większych obciążeniach | Tylko po sprawdzeniu projektu | Nośność całego układu ma większe znaczenie niż sam detal |
W skrócie: to nie jest detal „na każdą okazję”, tylko rozwiązanie do konkretnego miejsca w konstrukcji. Kiedy wiem już, gdzie ma sens, przechodzę do przygotowania drewna i rozkładu sił, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Jak przygotować drewno, miejsce i wymiary przed cięciem
Przed cięciem sprawdzam trzy rzeczy: jakość drewna, miejsce połączenia i obciążenia, które ma przejąć dach. Jak pokazuje ZPE, w prostych konstrukcjach krokwiowych rozpiętość między ścianami dochodzi zwykle do 6-7 m, krokwie mają około 4,5-6,0 m długości, a ich rozstaw mieści się najczęściej w przedziale 80-120 cm. To nie jest przypadkowy detal: przy takiej geometrii zakładka ma sens tylko wtedy, gdy wpisuje się w cały układ więźby.

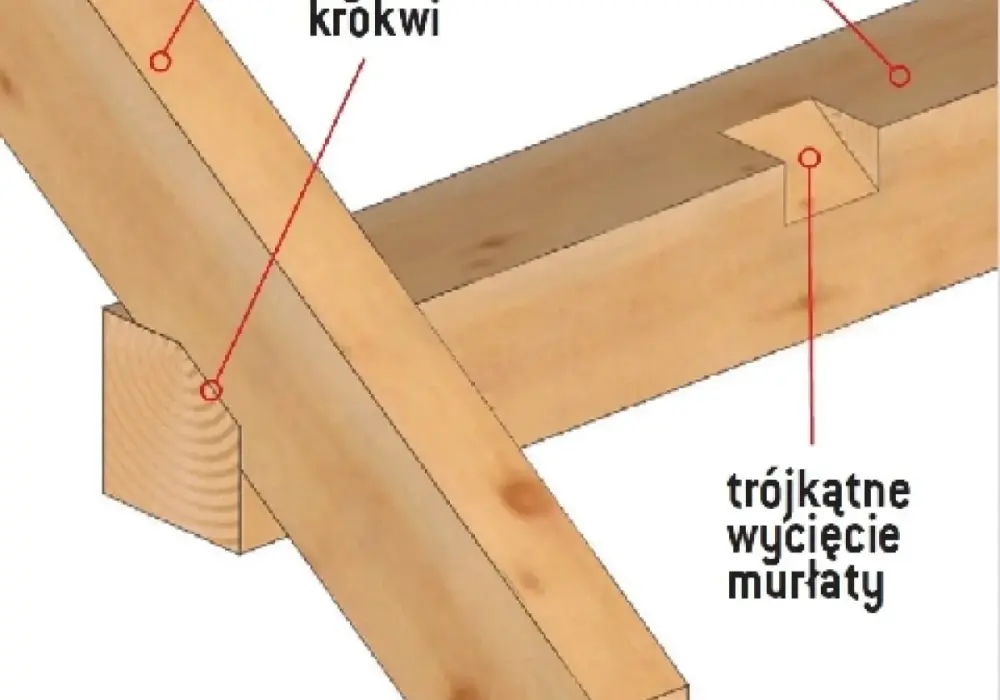

Najpraktyczniej lokować ją blisko podpory, czyli przy murłacie albo płatwi. Murłata to belka oparta na ścianie zewnętrznej, a płatew to poziomy element, który przejmuje część obciążeń z połaci. W takim miejscu krokiew pracuje spokojniej, więc połączenie ma większą szansę zachować sztywność przez lata.
Drewno powinno być suche, proste i bez skręceń. W praktyce celuję w tarcicę konstrukcyjną klasy C24, a wilgotność elementów przywożonych na budowę nie powinna przekraczać 18%. Krzywa albo zawilgocona krokiew prawie zawsze utrudnia docisk i potem pracuje już na łącznikach, zamiast współpracować z nimi.
| Co sprawdzam | Dlaczego to ważne |
|---|---|
| Klasa i prostoliniowość drewna | Krzywy element nie da pełnego przylegania |
| Wilgotność | Mokre drewno po wysychaniu rozluźnia połączenie |
| Położenie względem podpory | Decyduje o wielkości sił działających na zakładkę |
| Zgodność z projektem | Liczba i typ łączników nie mogą być przypadkowe |
Jeśli te warunki są spełnione, sama obróbka idzie dużo szybciej i czyściej. Następny krok to dokładne wytrasowanie i zamocowanie połączenia bez zgadywania.
Jak wyciąć i zamocować zakładkę krok po kroku
Ja zaczynam od przymiarki „na sucho”. Dwa elementy muszą leżeć płasko, bez skręcenia i bez punktowego podparcia, bo nawet niewielka szczelina potrafi osłabić cały węzeł.
- Wytrasuj linie cięcia na obu elementach, najlepiej kątownikiem ciesielskim i ołówkiem stolarskim.
- Wytnij wręby tak, aby zakładane powierzchnie stykały się możliwie pełnie, a nie tylko na krawędziach.
- Złóż elementy i dociśnij je ściskami. Jeśli drewno nie siada od razu, nie wymuszaj połączenia samymi łącznikami.
- Nawierć otwory prostopadle do płaszczyzny krokwi, żeby nie rozszczepić włókien przy skręcaniu.
- Zamocuj elementy łącznikami dobranymi do projektu; przy wkrętach ciesielskich dobrze sprawdzają się modele z częściowym gwintem i łbem talerzowym, bo pomagają dociągnąć drewno do drewna.
- Na końcu sprawdź prostoliniowość krokwi, docisk i brak luzu po dokręceniu.
Ten etap wygląda prosto tylko z boku. W praktyce decydują tu milimetry, dlatego po cięciu zawsze robię jeszcze jedną kontrolę przymiarki, zanim przejdę do mocowania. A skoro już widać, jak dużo zależy od detali, trzeba uczciwie porównać same łączniki, bo nie każdy działa tak samo.
Jakie łączniki i wzmocnienia wybrać
Jak podkreśla SPAX, w więźbie liczy się nie tylko sama wytrzymałość elementu, ale także to, czy łącznik potrafi realnie dociągnąć drewno do drewna. W zakładkach właśnie to jest decydujące: najpierw chcę uzyskać mocny docisk, a dopiero później myślę o samej liczbie łączników.
| Łącznik | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Śruby i sworznie | Duży docisk, dobra kontrola | Wymagają wiercenia i dokładnego rozstawu | Główne połączenia i grubsze przekroje |
| Wkręty ciesielskie | Szybki montaż, dobre dociąganie, zwłaszcza z łbem talerzowym i częściowym gwintem | Trzeba dobrać długość i średnicę | Połączenia, w których potrzebny jest ścisk bez rozbijania włókien |
| Gwoździe pierścieniowe | Szybkość, dobre działanie w układach systemowych | Mniejsza możliwość korekty po zainstalowaniu | Gdy projekt przewiduje taki typ mocowania |
| Gotowe złącza stalowe | Obliczalna nośność, powtarzalność | Mniej swobody przy nietypowym detalu | Przy rozwiązaniach systemowych i odbiorach projektowych |
Nie ma jednego najlepszego łącznika dla każdej krokwi. Dla mnie najważniejsze jest to, czy mocowanie pasuje do przekroju drewna, geometrii dachu i obciążeń zapisanych w projekcie. Jeśli to się zgadza, połączenie ma szansę zachować sztywność, a jeśli nie, nawet drogi łącznik nie zrobi zły detalu dobrym.
Błędy, które najszybciej osłabiają połączenie
Najczęstszy problem to traktowanie zakładki jak zwykłego „sklejenia” dwóch kawałków drewna. Taki węzeł musi przenosić siły zginające i ścinające, czyli nie tylko utrzymać elementy razem, ale też nie dopuścić do ich przesuwania względem siebie.
- Zakładka w środku największego ugięcia - połączenie dostaje wtedy największe obciążenie i szybciej zaczyna pracować.
- Nierówne przyleganie - szczelina między elementami sprawia, że łączniki zamiast dociskać drewno, miażdżą je punktowo.
- Zbyt mało łączników - jedno mocowanie rzadko wystarcza, bo zakładka potrzebuje równomiernego rozłożenia sił.
- Wiercenie za blisko krawędzi - zwiększa ryzyko pęknięcia i rozwarstwienia włókien.
- Mokre albo skręcone drewno - po wyschnięciu zmienia geometrię i luzuje połączenie.
- Brak kontroli po dokręceniu - nawet dobry łącznik nie naprawi źle ustawionych elementów.
Jeśli po montażu widzę, że krokiew nadal pracuje na przegubie zamiast być sztywna, wracam do miejsca łączenia. Gdy problem wynika nie z wykonania, ale z samej geometrii dachu, nie ma sensu upierać się przy tym samym detalu i trzeba myśleć szerzej.
Kiedy lepiej wybrać inny układ więźby niż upierać się przy zakładce
Przy prostych dachach krokwiowych zakładka jest użytecznym, praktycznym rozwiązaniem. Przy większych rozpiętościach, bardziej skomplikowanej geometrii albo wyższych obciążeniach lepiej rozważyć inny układ więźby, dodatkową podporę, jętkę, płatew albo gotowe złącze systemowe. Ja zawsze wolę poprawić konstrukcję na etapie projektu niż ratować ją „sprytem” na budowie.
Przy rozpiętościach rzędu 6-9 m częściej wchodzi w grę układ krokwiowo-jętkowy albo płatwiowy niż wydłużanie pojedynczej krokwi na siłę. To ważne, bo zakładka nie zastępuje sztywności całej więźby; ona tylko pomaga przenieść siły w jednym węźle.
Najlepszy efekt daje połączenie trzech rzeczy: dobrego drewna, sensownego miejsca połączenia i łączników dobranych do obciążeń. Jeśli te warunki są spełnione, zakładka potrafi być trwała i bardzo czysta wykonawczo. Jeśli nie, wygląda poprawnie tylko do pierwszego większego obciążenia dachu.
