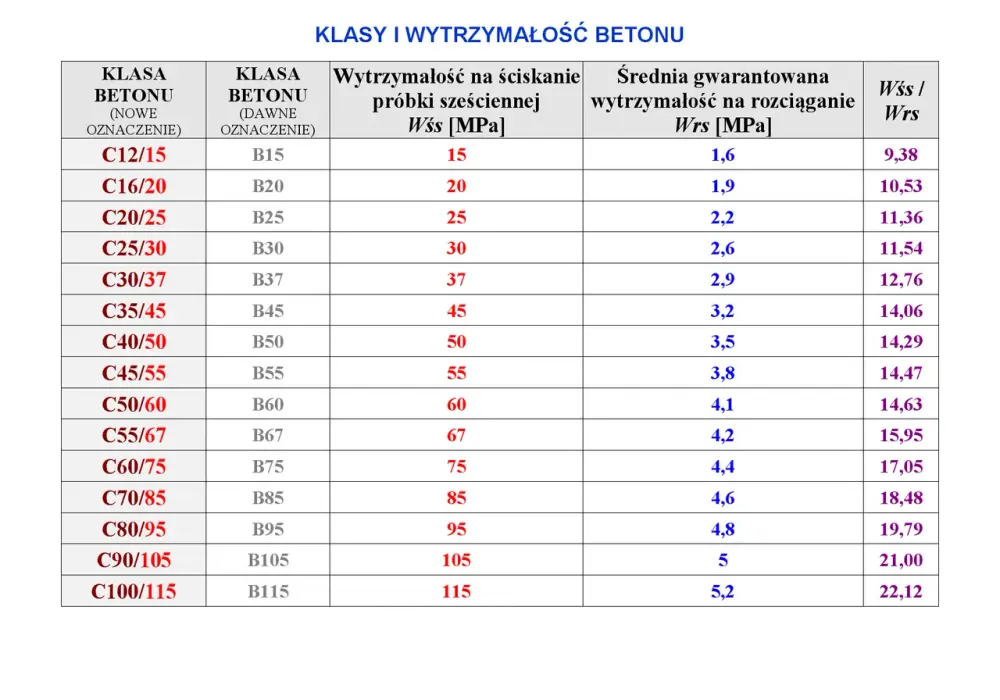

Trwałość konstrukcji z betonu nie zależy wyłącznie od klasy wytrzymałości. W praktyce decyduje też środowisko pracy elementu: wilgoć, chlorki, mróz, chemia gruntu i ścieranie. Właśnie dlatego klasy ekspozycji betonu są jednym z pierwszych punktów, które sprawdzam przy projekcie i przy zamawianiu mieszanki.
Najkrótsza droga do właściwego doboru betonu
- Klasa ekspozycji opisuje nie wytrzymałość, tylko warunki, w jakich beton będzie pracował przez lata.
- Jedna konstrukcja może mieć kilka klas naraz, a decyduje zawsze najbardziej wymagająca z nich.
- W Polsce punkt odniesienia stanowią PN-EN 206+A2:2021-08 oraz krajowe uzupełnienie PN-B-06265:2022-08.
- Najczęstsze zagrożenia dla konstrukcji to karbonatyzacja, chlorki, mróz z solami odladzającymi, agresja chemiczna i ścieranie.
- Sama nazwa klasy nie wystarczy, jeśli nie idą za nią otulina, skład mieszanki, pielęgnacja i poprawny odbiór na budowie.
- W obiektach komunikacyjnych, piwnicach, garażach i przy wybrzeżu błędy w doborze klasy szybko kończą się kosztowną naprawą.
Czym są klasy ekspozycji i co naprawdę opisują
Ja patrzę na to bardzo prosto: klasa ekspozycji mówi, w jakim środowisku beton ma bezpiecznie pracować. Nie chodzi więc o „mocniejszy” czy „słabszy” beton, tylko o beton dopasowany do otoczenia, w którym z czasem może pojawić się korozja zbrojenia, rozpad powierzchni albo utrata szczelności.
W praktyce projektowej to ważne, bo ta jedna decyzja uruchamia cały łańcuch dalszych wymagań: skład mieszanki, wskaźnik w/c, zawartość spoiwa, otulinę, czas pielęgnacji i sposób wykonania. Otulina, czyli warstwa betonu nad zbrojeniem, nie jest detalem drugorzędnym - to podstawowa bariera ochronna dla stali. Dobrze dobrana klasa ekspozycji porządkuje więc nie tylko dokumentację, ale i realną trwałość konstrukcji.
W Polsce podstawą są obecnie normy oparte na EN 206, uzupełnione krajowymi wymaganiami dla betonu stosowanego w budynkach i budowlach. Z perspektywy wykonawstwa to oznacza, że nie dobiera się już betonu „na oko”, tylko pod konkretną kategorię narażenia i konkretną funkcję elementu.
Jeśli mam wskazać najważniejszy wniosek, to taki: klasa ekspozycji nie jest etykietą formalną, lecz skrótem dla trwałości. To właśnie od niej zaczyna się poprawne projektowanie betonu zbrojonego, a potem płynnie przechodzi się do sposobu jego wykonania.
Jak czytać oznaczenia XC, XD, XS, XF, XA i XM
System klas jest logiczny, ale na pierwszy rzut oka bywa mylący. Każda grupa odnosi się do innego rodzaju oddziaływania na beton albo zbrojenie, a w praktyce często występuje ich kombinacja. Najważniejsze jest to, że element może należeć do kilku klas jednocześnie - i wtedy nie wybiera się „średniej”, tylko przyjmuje najbardziej wymagający wariant.
| Oznaczenie | Co oznacza | Typowe miejsca występowania | Na co zwracam uwagę |
|---|---|---|---|
| X0 | Brak ryzyka korozji lub bardzo małe ryzyko | Elementy bez zbrojenia, bardzo suche wnętrza | Czy rzeczywiście nie ma zbrojenia i czy nie występuje mróz, ścieranie albo chemia |
| XC | Karbonatyzacja, czyli obniżanie alkaliczności betonu przez CO2 | Wnętrza, piwnice, fundamenty, strefy cyklicznie mokre i suche | Wilgotność otoczenia, otulina i szczelność mieszanki |
| XD | Chlorki inne niż z wody morskiej | Parking, mosty, płyty narażone na sól odladzającą | Kontakt z solami odladzającymi, kałużami i rozbryzgiem |
| XS | Chlorki z wody morskiej | Obiekty nadmorskie, pomosty, strefy rozbryzgu | Strefę oddziaływania morskiego, a nie tylko sam kontakt z wodą |
| XF | Mróz z wodą lub bez niej, czasem z solami odladzającymi | Tarasy, płyty zewnętrzne, nawierzchnie, mosty, detale na zewnątrz | Nasycenie wodą, cykle zamarzania i rozmrażania, napowietrzenie |
| XA | Agresja chemiczna | Grunty i wody agresywne, obiekty przemysłowe, kanalizacja, oczyszczalnie | Rodzaj substancji chemicznych i ich stężenie |
| XM | Ścieranie | Posadzki przemysłowe, nawierzchnie, strefy ruchu i transportu | Intensywność ruchu, rodzaj obciążenia i odporność powierzchni |
Najbardziej praktyczna rzecz, którą warto zapamiętać, brzmi tak: XC mówi głównie o korozji od karbonatyzacji, XD i XS o chlorkach, XF o mrozie, XA o chemii, a XM o ścieraniu. To rozdzielenie bardzo pomaga przy rozmowie z projektantem, technologiem betonu i wykonawcą, bo każdy z nich patrzy na ten sam element trochę inaczej.
W konstrukcjach realnych rzadko masz tylko jeden mechanizm degradacji. Balkon, parking, płyta zewnętrzna czy element przy gruncie zwykle „zbierają” kilka oddziaływań naraz, więc sam skrót w dokumentacji to dopiero początek analizy. Dalej trzeba przejść do konkretnej strefy pracy elementu, a to prowadzi już do doboru klasy dla całej konstrukcji.
Jak dobrać klasę do konkretnej konstrukcji
Przy doborze klasy nie zaczynam od pytania „czy to jest wewnątrz czy na zewnątrz?”. To zbyt mało. Najpierw sprawdzam, czy element jest zbrojony, jaką ma wilgotność eksploatacyjną, czy kontaktuje się z solą, wodą morską, gruntem lub środkami chemicznymi, a dopiero potem przypisuję właściwą kategorię.
| Przykład elementu | Najczęściej spotykana klasa lub zestaw klas | Dlaczego właśnie tak |
|---|---|---|
| Wnętrze suchego budynku, bez agresji środowiska | X0 albo XC1 | Ryzyko korozji jest niskie, ale przy zbrojeniu nie zawsze można ograniczyć się do X0 |
| Fundament w gruncie o zwykłych warunkach | XC2 | Stały kontakt z wilgocią i długotrwałe oddziaływanie gruntu |
| Fundament w gruncie agresywnym chemicznie | XA1, XA2 lub XA3 | O klasie decyduje agresywność chemiczna gruntu lub wody gruntowej |
| Parking, wiadukt, płyta narażona na sól | XD3, często razem z XF | Chlorki odladzające i cykle zamarzania są tu zwykle kluczowym problemem |
| Obiekt przy wybrzeżu | XS1, XS2 lub XS3 | Znaczenie ma nie tylko kontakt z wodą, ale też aerozol solny i strefa rozbryzgu |
| Posadzka przemysłowa | XM1-XM3 | Decyduje intensywność ścierania od ruchu, maszyn lub materiałów |
W praktyce najwięcej pułapek widzę przy elementach granicznych: balkonach, tarasach, podestach, stropach garaży, ścianach piwnic i strefach przy fundamentach. Jeden fragment konstrukcji może pracować jak element wewnętrzny, a drugi jak zewnętrzny, więc klasy nie wolno dobierać „dla całego budynku” bez sprawdzenia stref. Najbardziej wymagający fragment wyznacza poziom zabezpieczenia, a to później trzeba odtworzyć w projekcie i na budowie.
Dobrym testem jest proste pytanie: co najpierw uszkodzi ten beton - woda, sól, mróz, chemia czy ścieranie? Jeśli odpowiedź nie jest jednoznaczna, zwykle oznacza to, że element ma kilka klas ekspozycji naraz. I właśnie wtedy warto przejść do wymagań technicznych, bo sam symbol na rysunku jeszcze nie wystarcza.
Jakie wymagania zwykle idą za klasą ekspozycji
Tu zaczyna się część, którą wielu inwestorów i nawet część wykonawców traktuje zbyt lekko. Klasa ekspozycji nie jest tylko zapisem do dokumentacji. Ona pociąga za sobą konkretne ograniczenia dla mieszanki i wykonania: niższy wskaźnik w/c, odpowiednią zawartość spoiwa, właściwą otulinę, czasem napowietrzenie oraz staranniejszą pielęgnację.
Wskaźnik w/c, czyli stosunek wody do cementu, ma ogromne znaczenie dla szczelności. Im jest wyższy, tym łatwiej o porowatość, wnikanie wody i szybszą degradację. Z kolei napowietrzenie, czyli kontrolowane wprowadzenie mikropęcherzyków powietrza, jest szczególnie ważne tam, gdzie beton ma pracować w cyklach zamarzania i rozmrażania. Bez tego samego „mocnego” betonu może po prostu nie dać się utrzymać w dobrej kondycji przez zakładany czas użytkowania.
W praktyce nie lubię uproszczenia, że „wystarczy zamówić wyższą klasę betonu i problem znika”. To nie działa. Trwałość buduje się na zestawie decyzji: dobór klasy ekspozycji, dobór składu, prawidłowe zagęszczenie, pielęgnacja po betonowaniu, a potem kontrola otuliny i detali wykonawczych. Jeżeli jeden z tych elementów zawiedzie, formalnie dobry projekt może w terenie zachowywać się słabo.
- Niższe w/c zwiększa szczelność i ogranicza wnikanie wody oraz soli.
- Większa zawartość spoiwa pomaga utrzymać wymagane parametry trwałości.
- Otulina chroni stal przed wilgocią, tlenem i chlorkami.
- Pielęgnacja ma znaczenie zwłaszcza przy upale, wietrze i mrozie.
- Napowietrzenie jest istotne przy narażeniu na mróz i sole odladzające.
W dokumentacji i zamówieniu mieszanki warto też pamiętać, że wymagania nie zawsze sumują się liniowo. Czasem bardziej agresywna klasa od chlorków i mniej agresywna od mrozu dadzą razem zupełnie inny zestaw wymagań niż każdy przypadek osobno. Dlatego dobrze zaprojektowana specyfikacja betonu jest bardziej precyzyjna niż samo hasło „beton konstrukcyjny”.
Najczęstsze błędy przy specyfikacji i odbiorze
Najpoważniejszy błąd, który widzę regularnie, to traktowanie klasy ekspozycji jako formalności do wpisania w tabelkę. Potem na budowie okazuje się, że element realnie pracuje w trudniejszych warunkach niż zakładano, a poprawka jest już bardzo kosztowna. W betonie trwałość zawsze liczy się wcześniej niż naprawa.
- Dobór klasy tylko na podstawie lokalizacji „wewnątrz” albo „na zewnątrz”, bez analizy wilgotności, soli i temperatury.
- Ignorowanie kombinacji zagrożeń, na przykład chlorków i mrozu na parkingu lub moście.
- Przepisanie klasy z podobnego obiektu bez sprawdzenia warunków gruntowych lub klimatycznych.
- Pomijanie otuliny zbrojenia, choć to ona często decyduje o rzeczywistej ochronie stali.
- Zamawianie mieszanki bez uzgodnienia napowietrzenia, konsystencji i sposobu wbudowania.
- Liczenie, że sama wysoka wytrzymałość skompensuje błędy w pielęgnacji albo zagęszczeniu.
Jest też błąd bardziej subtelny: projektant wpisuje właściwą klasę, ale wykonawca odbiera beton bez sprawdzenia, czy dostarczona mieszanka odpowiada wymaganiom dla tej klasy. W praktyce powinny się zgadzać nie tylko parametry na papierze, ale też sposób transportu, czas wbudowania i warunki dojrzewania. To właśnie na styku projektu i wykonania najczęściej ucieka trwałość.
Jeżeli mam doradzić jedną rzecz ekipie wykonawczej, to tę: nie ograniczajcie się do odczytania symbolu z rysunku. Trzeba jeszcze zrozumieć, co ten symbol oznacza dla otuliny, pielęgnacji i warunków oddania elementu do użytkowania. Dopiero wtedy można mówić o prawidłowym odbiorze.
Gdy element pracuje w kilku strefach naraz
To jest sytuacja, która w praktyce zdarza się częściej niż większość osób zakłada. Strop garażu może być narażony na chlorki z solą odladzającą i jednocześnie na mróz. Ściana piwnicy może mieć z jednej strony warunki wewnętrzne, a z drugiej kontakt z gruntem. Balkon może mieć strefę osłoniętą i strefę całkiem otwartą na deszcz oraz zimno.
W takich przypadkach nie próbuję „rozmieniać” problemu na zbyt wiele osobnych interpretacji. Wybieram najbardziej wymagającą klasę dla danej strefy, a potem sprawdzam, czy dokumentacja nie wymaga lokalnych różnic w otulinie, detalach lub zabezpieczeniach powierzchniowych. To rozwiązanie jest zwykle prostsze i bezpieczniejsze niż udawanie, że cały element pracuje w jednakowych warunkach.
Jeżeli mam zamknąć temat jednym praktycznym zdaniem, to brzmiałoby ono tak: dobrze dobrane klasy ekspozycji są tańsze niż naprawa po kilku latach, ale tylko wtedy, gdy projekt, mieszanka i wykonanie mówią tym samym językiem. Właśnie na tym polega sens całej tej klasyfikacji - ma pomóc zbudować konstrukcję, która nie tylko wytrzyma odbiór, ale też zachowa parametry po latach użytkowania.
