Fundament pod słup musi przenieść obciążenie punktowe na grunt tak, żeby konstrukcja nie osiadała nierównomiernie i nie traciła stateczności. W praktyce stopy fundamentowe pojawiają się tam, gdzie słup pracuje samodzielnie: w halach, wiatach, zadaszeniach, konstrukcjach stalowych i żelbetowych. W tym artykule pokazuję, kiedy takie rozwiązanie ma sens, jak dobiera się jego kształt i zbrojenie oraz które błędy najczęściej wychodzą dopiero po zakończeniu robót.
Najważniejsze rzeczy o fundamentach pod słupy
- Sprawdzają się tam, gdzie obciążenie jest skupione, a grunt ma przewidywalną nośność.
- Kształt i wymiary dobiera się do tego, czy słup jest obciążony osiowo, czy mimośrodowo.
- Projekt powinien uwzględniać nośność podłoża, osiadanie, przesunięcie i przebicie betonu.
- Przy słabym, nierównym albo nawodnionym gruncie lepsze bywa inne posadowienie niż klasyczny fundament punktowy.
- Na budowie największe znaczenie mają poprawne zbrojenie, otulina, kotwy i dokładne ustawienie słupa.
Czym jest fundament pod słup i kiedy ma sens
Ja traktuję taki fundament nie jako prostą kostkę betonu, ale jako element, który musi równocześnie przenieść nacisk pionowy, zareagować na moment i nie dopuścić do nadmiernego osiadania. To klasyczne posadowienie bezpośrednie: słup przekazuje siły na podstawę, a ta rozkłada je na większą powierzchnię gruntu. Im lepiej dobrane są warunki gruntowe i geometria, tym mniejsze ryzyko, że konstrukcja zacznie pracować nierówno.
Najczęściej wybiera się go przy konstrukcjach, w których obciążenie jest skupione w jednym miejscu. Dobrze działa przy halach, lekkich obiektach stalowych, zadaszeniach, wiatrach, pergolach, słupach prefabrykowanych i wielu obiektach przemysłowych. W praktyce liczy się nie tylko ciężar własny konstrukcji, ale też wiatr, śnieg, siły poziome i mimośród, czyli przesunięcie osi obciążenia względem środka fundamentu.
Jeśli grunt jest jednorodny, a obciążenia umiarkowane, takie rozwiązanie bywa proste i ekonomiczne. Gdy podłoże jest słabe, warstwowe, nawodnione albo obciążenia od słupa są duże i mocno mimośrodowe, lepiej od razu rozważyć płytę, fundament łączony albo posadowienie pośrednie. Kiedy wstępnie wiem już, że samo rozwiązanie punktowe ma sens, przechodzę do wariantu geometrycznego, bo to właśnie on decyduje o dalszym projektowaniu.
Jakie rozwiązania spotyka się najczęściej
W praktyce nie ma jednego modelu dla wszystkich obiektów. Inaczej projektuje się fundament pod słup osiowo obciążony, inaczej pod element z dużym momentem, a jeszcze inaczej pod prefabrykat osadzany w kielichu. Najważniejsze są trzy rzeczy: rozkład nacisku, sposób zakotwienia słupa i warunki montażu.
| Wariant | Kiedy się sprawdza | Dlaczego go wybieram | Na co uważać |
|---|---|---|---|
| Kwadratowy | Przy obciążeniu osiowym i zbliżonym rozkładzie sił | Daje równomierny docisk i prostą geometrię zbrojenia | Przestaje być korzystny, gdy pojawia się większy mimośród |
| Prostokątny | Gdy słup pracuje z momentem w jednym kierunku | Łatwiej dopasować go do kierunku większych obciążeń | Trzeba dokładnie sprawdzić obrót i poślizg |
| Schodkowy | Gdy trzeba ograniczyć zużycie betonu przy większej wysokości | Ułatwia ekonomiczne kształtowanie przekroju | Wymaga starannego wykonania, bo schodki komplikują szalowanie |
| Kielichowy | Przy słupach prefabrykowanych | Umożliwia szybkie i pewne osadzenie słupa w gnieździe | Kluczowe jest dokładne ustawienie i późniejsze podlewanie zaprawą |
| Łączony | Gdy słupy są blisko siebie albo przy granicy działki | Rozkłada obciążenia z kilku słupów na jedną podstawę | Wymaga uważnej analizy momentów i nierównomiernego docisku |
Przy obciążeniu osiowym podstawa bywa zbliżona do kwadratu, bo wtedy nacisk rozchodzi się najrówniej. Gdy moment jest większy w jednym kierunku, fundament wydłuża się zgodnie z kierunkiem obciążenia. W jednym z analizowanych przypadków badawczych rozpatrywano fundamenty o wymiarach 1,6 × 1,3 × 0,6 m oraz 1,7 × 1,4 × 0,6 m, co dobrze pokazuje skalę takich elementów i to, jak niewielka zmiana wymiarów potrafi wpłynąć na wynik obliczeń.
Samo rozpoznanie wariantu nie wystarcza, bo o wyniku i tak decydują obliczenia nośności oraz osiadania. Dlatego dalej przechodzę do tego, jak projektuje się wymiary i zbrojenie, bo tam najłatwiej popełnić kosztowny błąd.
Jak projektuje się wymiary i zbrojenie
Ja zaczynam od geotechniki, nie od rysunku. Najpierw muszę wiedzieć, jakie są parametry gruntu, poziom wód i obciążenie słupa w kombinacjach obliczeniowych. Dopiero potem można sensownie dobrać podstawę, wysokość, zbrojenie i sposób połączenia ze słupem. W praktyce projekt opiera się na sprawdzeniach zgodnych z Eurokodem 7 dla podłoża i Eurokodem 2 dla żelbetu.
| Sprawdzenie | Co wykrywa | Co grozi przy zaniedbaniu |
|---|---|---|
| Nośność podłoża | Czy grunt przyjmie nacisk bez zgniecenia i utraty stateczności | Lokalne zapadanie, pękanie i nadmierne osiadanie |
| Osiadanie | Czy fundament nie przemieści się zbyt mocno w czasie eksploatacji | Przechył słupa, rysy w cokołach i trudności montażowe |
| Przesunięcie | Czy siły poziome nie zepchną fundamentu po gruncie | Poślizg, obrót i rozszczelnienie połączeń |
| Przebicie | Czy beton pod słupem nie zostanie lokalnie zniszczony | Rysy promieniste i utrata nośności w strefie przy słupie |
W konstrukcji żelbetowej zwykle pracuje dolne zbrojenie w obu kierunkach, a przy większych momentach dochodzi też zbrojenie górne w strefie słupa. Otulina, czyli warstwa betonu osłaniająca pręty, ma znaczenie nie tylko dla trwałości, ale też dla odporności ogniowej i ochrony przed korozją. W obliczeniach często korzysta się z modelu wsporników, czyli uproszczenia, w którym część płyty między licem słupa a krawędzią fundamentu liczy się jak wspornik zginany przez nacisk gruntu.
To właśnie na tym etapie najczęściej wychodzi, że z pozoru mała różnica w obciążeniu albo położeniu słupa wymaga już innego kształtu podstawy. Kiedy projekt jest policzony, zaczyna się etap wykonawczy, a ten potrafi zepsuć nawet dobre założenia, jeśli nie trzyma się detali.

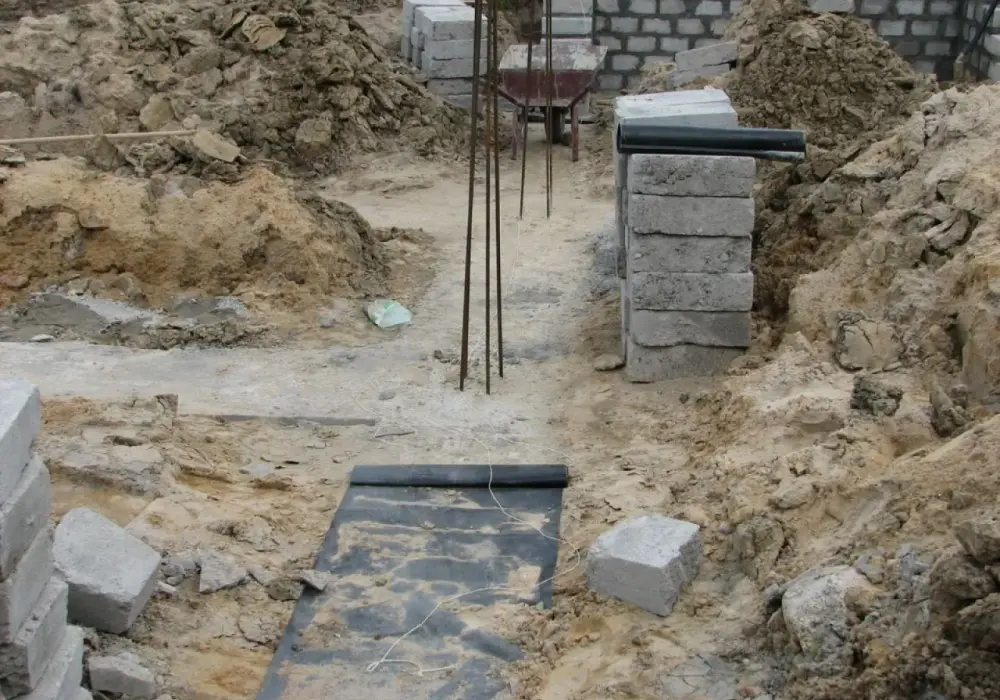

Jak przebiega wykonanie na budowie
- Najpierw wytycza się osie i poziomy, bo przy fundamencie punktowym błąd kilku centymetrów potrafi skomplikować montaż całej konstrukcji.
- Potem wykonuje się wykop do warstwy nośnej i usuwa rozluźniony grunt z dna. Jeśli podłoże po wykopie wygląda inaczej niż w dokumentacji, nie wolno tego ignorować.
- Następnie układa się warstwę wyrównawczą albo chudy beton, żeby zbrojenie miało stabilne podparcie i właściwą geometrię.
- Po tym przychodzi czas na szalunek, zbrojenie, dystanse i ustawienie kotew lub szablonu montażowego. To moment, w którym dokładność naprawdę ma znaczenie.
- Betonuje się całość możliwie jednym cyklem, z dokładnym zagęszczeniem mieszanki. Bez wibrowania łatwo zostawić pustki, które później osłabiają strefę przy słupie.
- Na końcu zostaje pielęgnacja betonu i dopiero później zasypka oraz dalszy montaż konstrukcji. Przy prefabrykatach dochodzi jeszcze osadzenie słupa w kielichu i zalanie strefy zaprawą bezskurczową, czyli materiałem, który twardnieje bez istotnego skurczu.
W praktyce największy błąd nie polega na tym, że coś „źle wygląda”, tylko na tym, że wykonawca skraca kolejność prac. Zasypanie wykopu za wcześnie, niepewne ustawienie kotew albo betonowanie w rozmokłym dnie daje później skutki, których nie da się już odkręcić bez kosztownej naprawy. Kiedy już wiem, jak wygląda poprawne wykonanie, patrzę od razu na błędy, bo to one najczęściej odróżniają dobry projekt od problematycznego.
Błędy, które najczęściej kończą się pęknięciami lub odchyleniem słupa
- Pomijanie badań gruntu albo zbyt optymistyczne założenia o jego nośności. Jeden odcinek wykopu nie mówi jeszcze, jak zachowa się cała działka.
- Za mała podstawa fundamentu. To pozornie oszczędność, która zwykle wraca w postaci większego nacisku na grunt i większych odkształceń.
- Ignorowanie mimośrodu i momentów od wiatru. Słup może być pozornie „pionowy”, ale siły w nim już nie są osiowe.
- Złe ustawienie kotew lub prętów startowych. Jeśli detal połączenia ze słupem jest przesunięty, montaż zaczyna walczyć z projektem.
- Brak właściwej otuliny i dystansów. Pręty zbyt blisko krawędzi szybciej korodują, a beton w tej strefie jest bardziej podatny na uszkodzenia.
- Betonowanie w rozmokłym wykopie albo na niestabilnym podłożu. Wtedy nawet dobry beton nie naprawi problemu z podłożem.
- Zasypka wykonana przed osiągnięciem odpowiedniej wytrzymałości. To prosta droga do uszkodzenia krawędzi i przemieszczeń.
Objawy są zwykle bardzo podobne: rysy w cokole, odchylenie od pionu, nierówne osiadanie i luźniejsze połączenia montażowe. Jeśli takie sygnały pojawiają się po kilku miesiącach, problem często leży nie w samym betonie, tylko w gruncie, geometrii albo kolejności robót. Właśnie dlatego warto porównać to rozwiązanie z innymi typami fundamentów, zamiast z góry zakładać, że punktowe posadowienie będzie zawsze najlepsze.
Kiedy lepsza będzie ława, płyta albo pale
Nie każdy obiekt powinien stać na fundamencie punktowym. Jeśli obciążenia są liniowe, grunt jest bardzo nierówny albo poziom wód robi kłopot już na etapie wykopu, lepiej od razu spojrzeć szerzej. Poniżej zestawiam najprostsze porównanie, które w praktyce pomaga mi szybko odsiać rozwiązania niepasujące do warunków inwestycji.
| Rozwiązanie | Kiedy wygrywa | Główna zaleta | Najczęstsze ograniczenie |
|---|---|---|---|
| Fundament pod słup | Przy skupionym obciążeniu i dobrym, przewidywalnym gruncie | Prosta geometria i mniejsza objętość robót | Źle znosi duże mimośrody i słabe podłoże |
| Ława fundamentowa | Gdy obciążenie rozkłada się liniowo, np. pod ścianą lub szeregiem słupów | Równomiernie rozprowadza nacisk na większej długości | Nie jest optymalna dla pojedynczych, mocno obciążonych słupów |
| Płyta fundamentowa | Przy słabszym lub bardziej niejednorodnym gruncie | Rozkłada naciski na dużą powierzchnię | Wymaga więcej betonu i staranniejszego projektu |
| Pale | Gdy nośne warstwy znajdują się głębiej niż zasięg fundamentu bezpośredniego | Omijają słabe warstwy przy powierzchni | To rozwiązanie bardziej złożone i zwykle droższe wykonawczo |
Jeśli miałbym sprowadzić wybór do jednej reguły, powiedziałbym tak: im słabszy grunt i im większe momenty od słupa, tym mniej sensu ma klasyczne posadowienie punktowe. Z kolei przy prostych halach, lekkich wiatach i stabilnym podłożu taki fundament często pozostaje najrozsądniejszym kompromisem między kosztami a bezpieczeństwem. Na końcu i tak wszystko wraca do jednego pytania: czy projekt uwzględnia realne warunki na działce, a nie tylko ładny schemat na papierze.
Co sprawdzić, zanim zamkniesz projekt fundamentu pod słup
Przed akceptacją dokumentacji zawsze patrzę na kilka rzeczy równocześnie, bo dopiero razem pokazują one, czy układ jest naprawdę domknięty. Sama nośność gruntu nie wystarcza, jeśli nie zgadza się detal montażowy, odwodnienie albo głębokość posadowienia.
- Czy badanie geotechniczne zawiera parametry warstw, poziom wód i realną ocenę nośności, a nie tylko opis ogólny.
- Czy projekt uwzględnia obciążenia osiowe, mimośrodowe i poziome, a nie wyłącznie ciężar własny konstrukcji.
- Czy detal połączenia ze słupem ma sens montażowy, zwłaszcza przy kotwach i prefabrykacie osadzanym w kielichu.
- Czy przewidziano odwodnienie i ochronę przed przemarzaniem, bo w Polsce przyjmuje się strefy od 0,8 do 1,4 m.
- Czy wykonawca dostanie czytelne tolerancje ustawienia, bo kilka milimetrów błędu przy kotwach może zatrzymać montaż.
Dobrze zaprojektowany fundament pod słup nie ma imponować rozmiarem, tylko zachowywać się przewidywalnie przez lata. Jeśli na etapie projektu zgadzają się grunt, geometria, zbrojenie i kolejność robót, konstrukcja zwykle nie zaskakuje już w eksploatacji.
