W miarę jak rozwijają się technologie budowlane, zrozumienie zasad zbrojenia staje się coraz bardziej istotne. W artykule przedstawimy również najczęstsze błędy popełniane podczas zbrojenia oraz jak ich unikać, aby zapewnić maksymalną efektywność i bezpieczeństwo konstrukcji. Zastosowanie odpowiednich norm budowlanych oraz zrozumienie ich wpływu na projektowanie ścian żelbetowych pozwoli na stworzenie trwałych i funkcjonalnych budowli.
Kluczowe wnioski:
- Minimalne pole przekroju zbrojenia pionowego powinno wynosić co najmniej 0,002 × Ac.
- W przypadku zbrojenia pionowego powyżej 0,02 × Ac, należy zastosować dodatkowe zbrojenie poprzeczne.
- Rozstaw prętów pionowych nie powinien przekraczać 400 mm ani trzykrotnej grubości ściany.
- Minimalne pole przekroju zbrojenia poziomego nie może być mniejsze niż 0,001 × Ac.
- Średnica zbrojenia poprzecznego nie powinna być mniejsza niż 6 mm.
- Odpowiednia otulina zbrojenia chroni stal przed korozją i wpływem środowiska zewnętrznego.

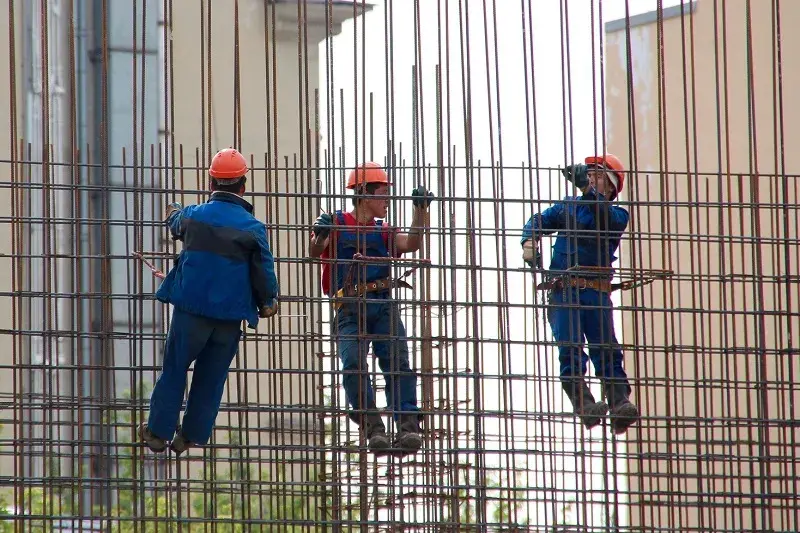

Zasady zbrojenia ścian żelbetowych dla trwałej konstrukcji
Właściwe zbrojenie ścian żelbetowych jest kluczowe dla zapewnienia ich trwałości i bezpieczeństwa. Zasady zbrojenia obejmują zarówno rodzaje stosowanego zbrojenia, jak i ich znaczenie dla integralności strukturalnej budynków. Zbrojenie, zarówno pionowe, jak i poziome, musi być zgodne z określonymi wymaganiami, aby ściany mogły efektywnie przenosić obciążenia i wytrzymywać różnorodne warunki atmosferyczne oraz mechaniczne.Przestrzeganie zasad zbrojenia wpływa na wydajność konstrukcji oraz jej długowieczność. Właściwe rozmieszczenie prętów zbrojeniowych, ich średnice oraz minimalne i maksymalne wartości zbrojenia są istotne dla osiągnięcia pożądanych parametrów wytrzymałościowych. W kolejnych częściach artykułu omówimy szczegółowe wymagania dotyczące zbrojenia pionowego i poziomego, które są niezbędne do osiągnięcia optymalnej efektywności konstrukcji.
Wymagania dotyczące zbrojenia pionowego i poziomego
Wymagania dotyczące zbrojenia pionowego obejmują minimalne pole przekroju, które powinno wynosić co najmniej 0,002 × Ac, gdzie Ac to pole przekroju ściany. W przypadku, gdy pole przekroju zbrojenia przekracza 0,02 × Ac, konieczne jest zastosowanie dodatkowego zbrojenia poprzecznego. Maksymalne zbrojenie pionowe nie powinno przekraczać 0,04 × Ac, co zapewnia odpowiednią urabialność mieszanki betonowej oraz właściwą współpracę między stalą a betonem.
Z kolei zbrojenie poziome należy umieścić przy każdej powierzchni bocznej ściany. Minimalne pole przekroju zbrojenia poziomego nie może być mniejsze niż 0,001 × Ac lub 25% zbrojenia pionowego. Rozstaw prętów poziomych nie powinien przekraczać 300 mm, natomiast rozstaw prętów pionowych nie może być większy niż 400 mm ani trzykrotnej grubości ściany. Takie wymagania są istotne dla zapewnienia stabilności i bezpieczeństwa konstrukcji.
| Rodzaj zbrojenia | Minimalne pole przekroju | Maksymalne rozstawienie prętów |
|---|---|---|
| Pionowe | 0,002 × Ac (min), 0,04 × Ac (max) | 400 mm lub 3×t |
| Poziome | 0,001 × Ac lub 25% zbrojenia pionowego | 300 mm |
Optymalne rozstawienie prętów zbrojeniowych dla efektywności
Właściwe rozstawienie prętów zbrojeniowych jest kluczowe dla maksymalizacji efektywności konstrukcji żelbetowych. Pręty zbrojeniowe powinny być rozmieszczone równomiernie, co pozwala na równomierne przenoszenie obciążeń. Optymalny rozstaw prętów pionowych nie powinien przekraczać 400 mm, co zapewnia odpowiednią sztywność i stabilność ścian. Dodatkowo, ich rozmieszczenie powinno uwzględniać naroża konstrukcji, gdzie stres mechaniczny jest największy.
W przypadku zbrojenia poziomego, minimalne pole przekroju powinno wynosić co najmniej 0,001 × Ac lub 25% zbrojenia pionowego. Zastosowanie odpowiednich wartości zbrojenia poziomego, jak i pionowego, ma kluczowe znaczenie dla zachowania integralności strukturalnej. Właściwe rozmieszczenie prętów zbrojeniowych nie tylko zwiększa wytrzymałość konstrukcji, ale także poprawia jej odporność na czynniki zewnętrzne, takie jak zmiany temperatury czy wilgotność.
- Równomierne rozmieszczenie prętów zbrojeniowych zwiększa efektywność przenoszenia obciążeń.
- Optymalne rozstawienie prętów pionowych i poziomych zapewnia stabilność konstrukcji.
- Uwzględnienie naroży w rozmieszczeniu prętów minimalizuje ryzyko uszkodzeń.
| Rodzaj zbrojenia | Minimalne pole przekroju | Maksymalne rozstawienie prętów |
|---|---|---|
| Pionowe | 0,002 × Ac | 400 mm |
| Poziome | 0,001 × Ac lub 25% zbrojenia pionowego | 300 mm |
Najczęstsze błędy przy układaniu zbrojenia w ścianach
Podczas układania zbrojenia w ścianach żelbetowych występuje wiele powszechnych błędów, które mogą negatywnie wpłynąć na trwałość i bezpieczeństwo konstrukcji. Jednym z najczęstszych błędów jest niewłaściwe rozmieszczenie prętów, co prowadzi do nierównomiernego rozkładu obciążeń. Zbyt duże odległości między prętami mogą skutkować osłabieniem struktury, a także zwiększeniem ryzyka pęknięć w betonie. Często zdarza się również, że pręty nie są odpowiednio przymocowane, co może prowadzić do ich przesunięcia podczas wylewania betonu.
Innym istotnym błędem jest niewłaściwe umiejscowienie zbrojenia w narożach ścian. Naroża są miejscami, w których występują największe naprężenia, dlatego pręty powinny być tam rozmieszczone w sposób szczególny. Często pomija się także wymagania dotyczące minimalnej otuliny zbrojenia, co naraża stal na korozję. Dbanie o te szczegóły jest kluczowe dla zapewnienia trwałości ścian żelbetowych oraz ich odporności na działanie czynników zewnętrznych.
Znaczenie właściwego umiejscowienia prętów w konstrukcji
Właściwe umiejscowienie prętów zbrojeniowych w konstrukcji żelbetowej ma kluczowe znaczenie dla jej integralności strukturalnej. Pręty powinny być rozmieszczone w taki sposób, aby efektywnie przenosiły obciążenia i minimalizowały ryzyko pęknięć. Niewłaściwe umiejscowienie prętów może prowadzić do osłabienia konstrukcji, co w dłuższej perspektywie może skutkować poważnymi uszkodzeniami. Dlatego każdy etap układania zbrojenia wymaga staranności i precyzji.
Właściwe umiejscowienie prętów w narożach oraz w miejscach, gdzie występują większe obciążenia, jest szczególnie istotne. Pręty powinny być umieszczone w odpowiedniej odległości od krawędzi ściany, aby zapewnić im odpowiednią ochronę przed korozją oraz wpływem czynników zewnętrznych. Zastosowanie odpowiednich technik zbrojenia oraz przestrzeganie zasad umiejscowienia prętów znacząco wpływa na trwałość i bezpieczeństwo całej konstrukcji.
Wpływ norm budowlanych na zbrojenie ścian żelbetowych
Normy budowlane mają kluczowy wpływ na zbrojenie ścian żelbetowych, ponieważ określają standardy, które muszą być spełnione, aby zapewnić bezpieczeństwo i trwałość konstrukcji. Przepisy te regulują wszystkie aspekty zbrojenia, od minimalnych i maksymalnych wartości zbrojenia, po wymagania dotyczące rozmieszczenia prętów. Dzięki tym normom, inżynierowie i architekci mogą projektować budynki, które są nie tylko funkcjonalne, ale również odporne na różnorodne obciążenia i warunki atmosferyczne. Przestrzeganie norm budowlanych jest niezbędne, aby uniknąć problemów związanych z uszkodzeniami konstrukcji w przyszłości.
Wprowadzenie norm budowlanych ma na celu również ujednolicenie praktyk w branży budowlanej, co pozwala na zwiększenie jakości i bezpieczeństwa w budownictwie. Normy te są regularnie aktualizowane, aby dostosować się do nowych technologii i materiałów, co wpływa na poprawę efektywności zbrojenia. Dlatego ważne jest, aby wszyscy uczestnicy procesu budowlanego, od projektantów po wykonawców, byli świadomi obowiązujących regulacji i stosowali się do nich w codziennej pracy.
Przegląd norm i standardów dotyczących zbrojenia
W kontekście zbrojenia ścian żelbetowych, istnieje wiele norm i standardów, które określają wymagania dotyczące projektowania i wykonawstwa. Jednym z najważniejszych dokumentów jest Eurokod 2, który zawiera zasady projektowania konstrukcji betonowych w Europie. Eurokod 2 wskazuje na minimalne wymagania dotyczące zbrojenia, w tym wartości zbrojenia pionowego i poziomego, oraz ich rozmieszczenie w konstrukcji. Dzięki tym wytycznym, projektanci mogą zapewnić odpowiednią wytrzymałość i trwałość budynków.
Innym istotnym standardem jest ACI 318, opracowany przez American Concrete Institute, który jest często stosowany w Stanach Zjednoczonych i innych krajach. ACI 318 dostarcza szczegółowych informacji na temat wymagań dotyczących zbrojenia, w tym minimalnych wartości przekrojów prętów oraz zasad ich rozmieszczenia. Warto również wspomnieć o krajowych normach, takich jak PN-EN 1992-1-1, które są dostosowane do lokalnych warunków i praktyk budowlanych.
- Eurokod 2: Normy dotyczące projektowania konstrukcji betonowych w Europie.
- ACI 318: Standardy zbrojenia stosowane w Stanach Zjednoczonych.
- PN-EN 1992-1-1: Krajowe normy dotyczące zbrojenia w Polsce.
Jak dostosować projekt do obowiązujących przepisów
Aby zapewnić, że projekt zbrojenia ścian żelbetowych jest zgodny z obowiązującymi przepisami, kluczowe jest wprowadzenie odpowiednich strategii już na etapie planowania. Po pierwsze, inżynierowie i architekci powinni dokładnie zapoznać się z lokalnymi normami budowlanymi oraz regulacjami, które dotyczą zbrojenia. Warto również współpracować z ekspertami w dziedzinie prawa budowlanego, aby upewnić się, że wszystkie aspekty projektu są zgodne z wymogami. Regularne szkolenia i aktualizacje wiedzy na temat zmian w przepisach mogą również pomóc w utrzymaniu zgodności projektów.
Po drugie, kluczowe jest przeprowadzenie analizy ryzyka, aby zidentyfikować potencjalne problemy związane z przestrzeganiem norm. Użycie oprogramowania do modelowania informacji o budynkach (BIM) może znacznie ułatwić proces, pozwalając na wizualizację i symulację różnych scenariuszy dotyczących zbrojenia. Dzięki takiemu podejściu można z wyprzedzeniem wykryć błędy i wprowadzić niezbędne poprawki, co przyczyni się do większej efektywności i bezpieczeństwa konstrukcji.
Czytaj więcej: Zbrojenie płyty żelbetowej zasady: kluczowe błędy, które musisz znać
Wizualizacje zbrojenia ścian dla lepszego zrozumienia
Wizualizacje odgrywają kluczową rolę w zrozumieniu zasad zbrojenia ścian żelbetowych. Użycie diagramów i schematów pozwala na lepsze zobrazowanie rozmieszczenia prętów zbrojeniowych oraz ich wpływu na integralność konstrukcji. Wizualne przedstawienie zbrojenia ułatwia komunikację między projektantami, inżynierami a wykonawcami, co prowadzi do lepszego zrozumienia wymagań i oczekiwań. Dzięki wizualizacjom można także szybko identyfikować potencjalne problemy i wprowadzać zmiany w projekcie, zanim dojdzie do etapu budowy.
Współczesne technologie, takie jak modelowanie 3D, umożliwiają tworzenie szczegółowych wizualizacji, które mogą być używane w prezentacjach dla klientów oraz podczas szkoleń dla pracowników. Takie podejście zwiększa efektywność i dokładność w realizacji projektów budowlanych. Wizualizacje pomagają również w edukacji na temat zasad zbrojenia, co jest szczególnie ważne dla osób zaczynających swoją karierę w branży budowlanej.
Innowacyjne technologie w zbrojeniu ścian żelbetowych
W miarę jak branża budowlana ewoluuje, innowacyjne technologie zaczynają odgrywać coraz większą rolę w procesie zbrojenia ścian żelbetowych. Wykorzystanie kompozytów włóknowych jako alternatywy dla tradycyjnej stali zbrojeniowej staje się coraz bardziej popularne. Materiały te oferują lepszą odporność na korozję i mniejsze ciężary, co może prowadzić do zmniejszenia kosztów materiałowych oraz uproszczenia procesu budowy. Dodatkowo, technologie takie jak druk 3D umożliwiają tworzenie skomplikowanych struktur zbrojeniowych, które są trudne do zrealizowania przy użyciu tradycyjnych metod.
Warto również zwrócić uwagę na systemy monitorowania w czasie rzeczywistym, które pozwalają na ciągłe śledzenie stanu zbrojenia w konstrukcjach. Dzięki czujnikom umieszczonym w betonie można na bieżąco analizować naprężenia i deformacje, co pozwala na szybką identyfikację potencjalnych problemów. Takie podejście nie tylko zwiększa bezpieczeństwo konstrukcji, ale również wydłuża jej żywotność, umożliwiając przeprowadzanie działań konserwacyjnych w odpowiednim czasie. Integracja tych nowoczesnych rozwiązań w projektach budowlanych może znacząco wpłynąć na przyszłość zbrojenia ścian żelbetowych.
