Woda na działce to nie tylko kałuże po deszczu. Jeśli grunt długo trzyma wilgoć, a przy fundamentach nie ma miejsca na bezpieczny odpływ, problem szybko przechodzi z estetyki w konstrukcję: zawilgocone ściany, gorszą pracę izolacji i większe ryzyko podmywania. Poniżej rozkładam na części schemat drenażu działki, tak żeby było jasne, co musi znaleźć się w układzie, kiedy sam drenaż wystarcza, a kiedy trzeba go połączyć z izolacją fundamentów i lepszym zabezpieczeniem terenu.
Co musi się zgadzać, żeby odwodnienie działki działało
- Najpierw trzeba ustalić, gdzie woda ma mieć bezpieczny odbiornik: rów, kanalizację deszczową, studnię chłonną albo zbiornik retencyjny.
- Drenaż opaskowy ma sens głównie wtedy, gdy woda zbiera się przy fundamentach i grunt nie odprowadza jej sam.
- Rura drenarska to tylko jeden element układu; równie ważne są geowłóknina, warstwa żwiru i studzienki rewizyjne.
- W praktyce bezpieczny spadek rur to zwykle około 0,5%, a często lepiej przyjąć 2-3 promile i zadbać o samooczyszczanie.
- Drenaż nie zastępuje hydroizolacji. To dwa różne zabezpieczenia, które mają działać razem.
- Na glinie i przy wysokiej wodzie gruntowej źle dobrany drenaż potrafi pogorszyć sytuację zamiast ją poprawić.

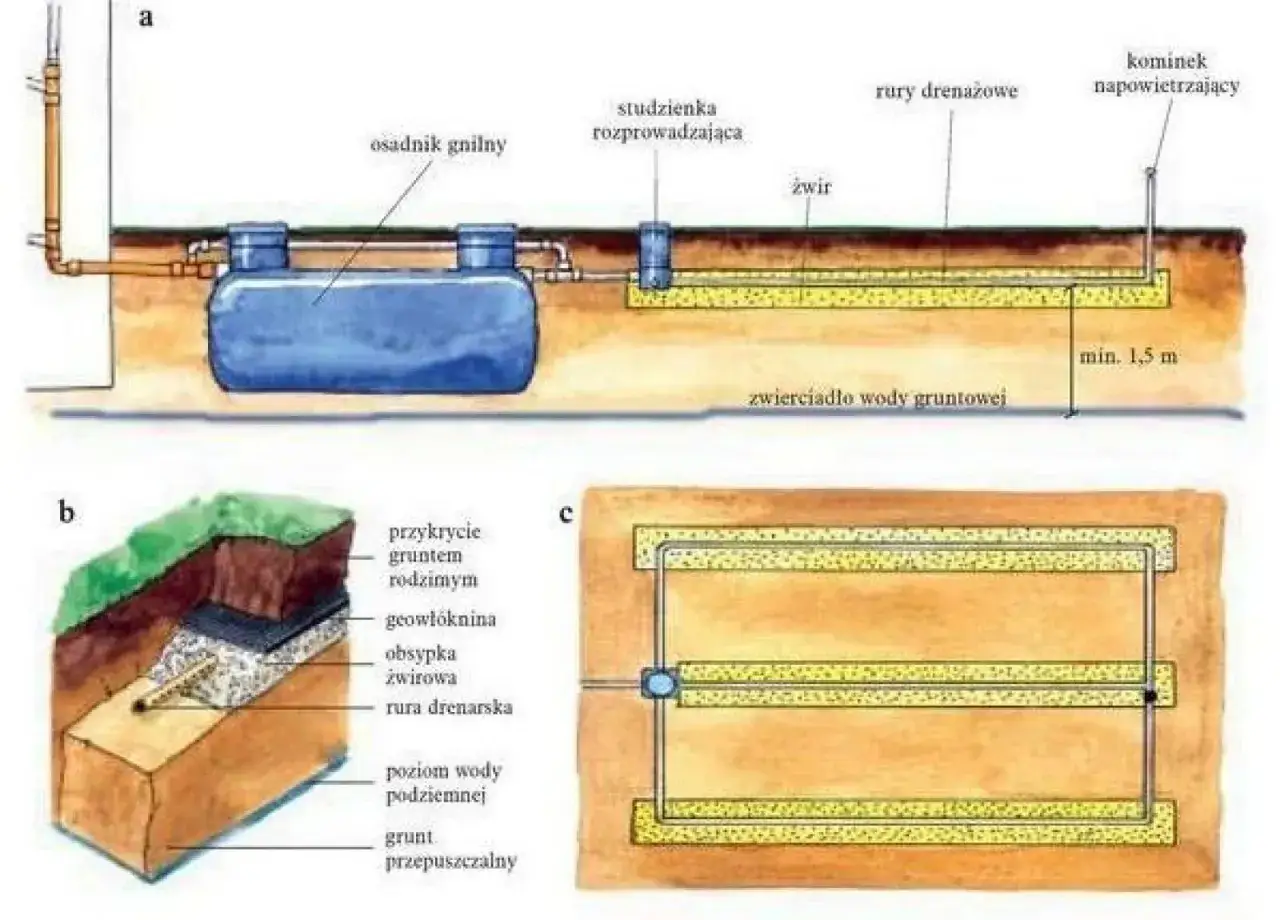

Jak czytać schemat odwodnienia działki i co powinno się na nim znaleźć
Gdy patrzę na schemat odwodnienia działki, szukam najpierw trzech rzeczy: kierunku spadku terenu, miejsca zbierania wody i odbiornika. Dopiero potem interesuje mnie sama rura drenarska, bo bez tego układ może być tylko ładnym przekrojem bez realnej funkcji.

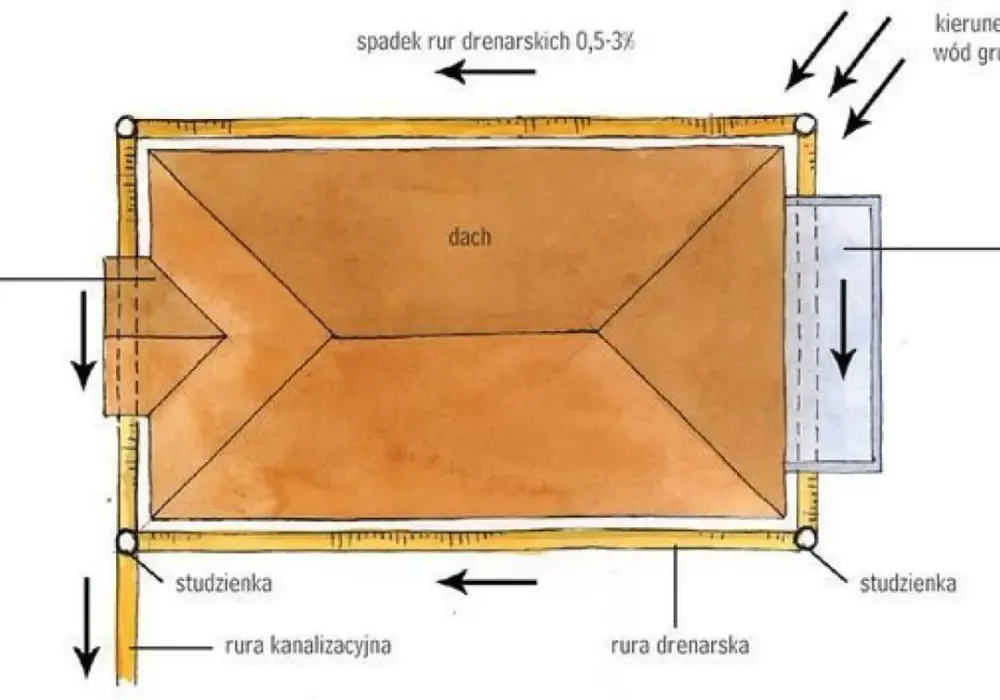

Najprostszy układ składa się z kilku powtarzalnych elementów: perforowanych rur, warstwy filtracyjnej z kruszywa, geowłókniny, studzienek rewizyjnych i punktu, do którego woda zostaje bezpiecznie odprowadzona. Przy większej działce dreny układa się równolegle albo w układzie „rybiej ości”, a przy domu częściej w formie opaski wokół obrysu fundamentów.
| Element | Po co jest potrzebny | Co zwykle psuje efekt |
|---|---|---|
| Rura drenarska | Zbiera wodę z warstwy gruntu i prowadzi ją do odbiornika | Zbyt mała średnica, brak spadku, za dużo załamań |
| Geowłóknina | Oddziela grunt rodzimy od kruszywa i ogranicza zamulanie | Za mała gramatura albo brak zakładek |
| Żwir lub kruszywo | Tworzy warstwę filtracyjną, przez którą woda łatwo przepływa | Zbyt drobny materiał i mieszanie z ziemią |
| Studzienki rewizyjne | Ułatwiają czyszczenie i kontrolę systemu | Pomijanie ich na narożnikach i załamaniach |
| Studzienka zbiorcza lub odbiornik | Przejmuje wodę z całego układu i wyprowadza ją dalej | Brak pewnego odpływu, przez co woda zostaje na działce |
Ja zawsze zaczynam właśnie od odbiornika. Jeśli nie ma gdzie odprowadzić wody, to nawet dobrze wykonany układ kończy się problemem w innym miejscu. To prowadzi wprost do pytania, kiedy w ogóle warto robić drenaż, a kiedy lepiej zmienić rozwiązanie zamiast kopać w ciemno.
Kiedy drenaż ma sens, a kiedy lepiej postawić na inne rozwiązanie
Nie każda działka potrzebuje drenażu opaskowego, a przy niektórych warunkach terenowych taki system bywa wręcz ryzykowny. Najwięcej zależy od przepuszczalności gruntu, poziomu wody gruntowej, nachylenia terenu i tego, czy budynek ma piwnicę. Inaczej pracuje piaszczysta parcela, inaczej glina, a jeszcze inaczej teren ze skarpą lub z okresowymi zastoinami po deszczu.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Drenaż opaskowy | Przy wodzie zbierającej się przy fundamentach, zwłaszcza w budynkach podpiwniczonych i na gruntach słabo przepuszczalnych | Nie może zejść poniżej ław, wymaga odpływu i dobrego zabezpieczenia przeciw zamuleniu |
| Drenaż powierzchniowy | Gdy problemem są przede wszystkim wody opadowe i spływ po terenie | Trzeba dobrze ukształtować spadki, bo sama rura nie rozwiąże błędnej niwelety |
| Studnia chłonna | Gdy grunt przyjmuje wodę i nie ma możliwości podłączenia do rowu lub kanalizacji deszczowej | Wymaga bezpiecznej odległości od budynku i zwykle około 1,5 m separacji od zwierciadła wody gruntowej |
| Retencja na działce | Gdy chcesz czasowo zatrzymać deszczówkę w zbiorniku lub skrzynkach rozsączających | To nie jest „magiczny zlew” na wodę z gliny; bez chłonnego podłoża pojemność szybko się kończy |
Przy gruntach spoistych, zwłaszcza glinach, największy błąd polega na założeniu, że każdy drenaż „musi” zadziałać. W praktyce bywa odwrotnie: jeśli nie ma naturalnego odbioru wody, lepiej czasem poprawić spadki terenu, uszczelnić newralgiczne miejsca i dopiero potem myśleć o drenach. Na większych lub nieregularnych działkach warto też skonsultować układ z projektantem odwodnienia, bo rozstaw rur i kolektorów zależy od terenu, a nie od przyzwyczajenia wykonawcy.
Jak wykonać drenaż krok po kroku bez skracania drogi na skróty
Wykonanie zaczynam od wytyczenia trasy i sprawdzenia, gdzie spływa woda po opadach. Jeśli robimy opaskę wokół domu, rury prowadzi się zwykle na poziomie ławy fundamentowej, ale nie poniżej jej dolnej krawędzi. Z praktyki wiem, że zejście zbyt nisko to proszenie się o podmywanie fundamentów zamiast o ich ochronę.
W budynkach już stojących odległość od ściany bywa większa niż przy drenażu wykonywanym na etapie budowy. To ważne, bo późniejsze prace są bardziej inwazyjne i trzeba zostawić sobie miejsce na bezpieczny wykop, izolację oraz zasypkę filtracyjną.
| Parametr | Rozsądny punkt odniesienia | Dlaczego to ważne |
|---|---|---|
| Średnica rury | Najczęściej DN100 | Lepiej radzi sobie z większym napływem wody niż wąskie odcinki |
| Spadek | Około 0,5% jako minimum, praktycznie często 2-3 promile | Ułatwia samooczyszczanie i zmniejsza ryzyko zalegania osadów |
| Warstwa filtracyjna | Żwir lub kruszywo o odpowiedniej frakcji, często 16-32 mm | Zapewnia drożność i stabilizuje położenie rury |
| Separacja | Geowłóknina na styku gruntu i kruszywa | Ogranicza kolmatację, czyli stopniowe zamulanie układu |
| Studzienki | Na narożnikach, załamaniach i na końcu układu | Umożliwiają czyszczenie i kontrolę przepływu |
Sam proces układam zawsze w tej kolejności:
- Sprawdzam geotechnikę i poziom wody gruntowej, bo bez tego można dobrać zły typ odwodnienia.
- Wyznaczam spadek terenu i trasę rur tak, żeby woda miała jeden czytelny kierunek odpływu.
- Układam geowłókninę, warstwę kruszywa i perforowaną rurę.
- Wprowadzam studzienki w narożnikach i w punktach serwisowych.
- Podłączam system do odbiornika: rowu, kanalizacji deszczowej, studni chłonnej albo zbiornika retencyjnego.
- Dopiero na końcu zasypuję wykop i odtwarzam teren.
Na większych działkach dobrze działa układ równoległy albo „rybia ość”, bo łatwiej nim zebrać wodę z dłuższych pasów gruntu. Jeśli jednak działka ma chaotyczne spadki albo wiele przeszkód, lepiej uprościć trasę rur niż na siłę robić efektowny rysunek, który potem trudno utrzymać w czystości. I właśnie w tym miejscu wchodzi temat izolacji fundamentów, bo odwodnienie ma wspierać ochronę budynku, a nie ją zastępować.
Jak połączyć odwodnienie z izolacją fundamentów
Tu najczęściej pojawia się nieporozumienie. Drenaż zbiera i odprowadza wodę, ale nie zastępuje hydroizolacji. Izolacja pozioma odcina podciąganie kapilarne, izolacja pionowa chroni ściany fundamentowe, a drenaż ma zmniejszyć napór wody przy budynku. Każdy z tych elementów robi coś innego.
W praktyce patrzę na to tak: na gruntach przepuszczalnych często wystarcza lekka hydroizolacja, natomiast przy gruntach słabo przepuszczalnych, okresowym podnoszeniu się wody albo przy piwnicy zwykle potrzebna jest izolacja średnia lub cięższa. W takich warunkach drenaż obwodowy bywa dodatkowym zabezpieczeniem, ale tylko wtedy, gdy ma gdzie oddać wodę.
Ważna jest też folia kubełkowa. Chroni warstwę hydroizolacji podczas zasypywania i może pomóc w odprowadzaniu wilgoci przy ścianie, ale sama z siebie nie jest pełną hydroizolacją. To detal, który często jest mylony z właściwym uszczelnieniem, a potem inwestor dziwi się, że ściana nadal łapie wilgoć.
- Izolacja przeciwwilgociowa wystarcza tam, gdzie ściana ma kontakt głównie z wilgocią, a nie z wodą pod ciśnieniem.
- Izolacja przeciwwodna jest potrzebna przy realnym naporze wody gruntowej i trudnych warunkach terenowych.
- Drenaż ma obniżyć lokalne zawilgocenie przy fundamentach, ale działa dobrze tylko z poprawnym odpływem.
- Warstwa ochronna, na przykład z XPS, zabezpiecza izolację przed uszkodzeniem mechanicznym podczas zasypki.
Jeśli mam wskazać jedną rzecz, którą inwestorzy najczęściej bagatelizują, to jest nią ciągłość całego systemu: od ławy, przez ścianę fundamentową, aż po miejsce zrzutu wody. Bez tego nawet dobra izolacja pracuje w gorszych warunkach, a to od razu skraca jej żywotność. Z tego właśnie powodu warto znać typowe błędy, zanim koparka wejdzie na teren.
Najczęstsze błędy, które psują cały efekt
W drenażu nie ma wielu spektakularnych błędów. Są za to drobne zaniedbania, które po kilku miesiącach robią dużą różnicę. Najbardziej problematyczny jest brak odpływu końcowego, bo woda krąży wtedy w układzie zamiast go opuszczać.
- Układanie rury poniżej ław fundamentowych, co może kierować wodę pod budynek zamiast od niego.
- Brak geowłókniny albo jej złe ułożenie, przez co system szybciej się zamula.
- Zbyt mały spadek albo miejscowe „dołki” na trasie rur, gdzie zalega osad.
- Wpinanie do drenażu wód z rynien bez przemyślanego odbiornika i bez sprawdzenia przepustowości.
- Pomijanie studzienek rewizyjnych w narożnikach, co utrudnia czyszczenie po pierwszym sezonie.
- Stosowanie zbyt drobnego kruszywa, które zamienia warstwę filtracyjną w błotnistą masę.
- Traktowanie drenażu jako zamiennika hydroizolacji, a nie jej uzupełnienia.
Na działkach gliniastych jeden z gorszych scenariuszy wygląda tak: woda spływa do drenażu, ale nie ma gdzie odpłynąć, więc system zaczyna pracować jak podziemny zbiornik. Wtedy zamiast osuszać teren, tylko podnosi poziom wody w strefie przyfundamentowej. Dlatego przed zleceniem robót warto jeszcze raz przejrzeć cały układ jako całość, nie tylko pojedynczy przekrój.
Co sprawdzić przed zleceniem odwodnienia na własnej działce
Gdybym miał zamknąć temat w krótkiej liście kontrolnej, zacząłbym od badania gruntu i kończył na odbiorniku wody. Pomiędzy nimi są wszystkie decyzje, które decydują o skuteczności systemu: trasa rur, głębokość, typ izolacji, miejsce studzienek i sposób odprowadzenia wody. Bez tych danych trudno mówić o dobrym schemacie, nawet jeśli rysunek wygląda profesjonalnie.
W praktyce przed startem prac sprawdzam pięć rzeczy: czy grunt jest przepuszczalny, czy woda gruntowa nie podchodzi zbyt wysoko, czy budynek ma piwnicę, czy istnieje pewny odbiornik i czy da się utrzymać serwisowy dostęp do studzienek. Jeśli choć jeden z tych punktów budzi wątpliwości, lepiej zatrzymać się na etapie projektu niż później poprawiać cały ogród.
Jeżeli mam dać jedną rzecz do zapamiętania, to jest nią prosty porządek myślenia: najpierw warunki gruntowe, potem izolacja, dopiero później rury i studzienki. Taki układ oszczędza pieniądze, bo nie pozwala zamienić odwodnienia w kosztowną naprawę błędów. A dobrze zaprojektowany system nie musi być efektowny na papierze, ma być przede wszystkim drożny, serwisowalny i dopasowany do konkretnej działki.
